Zrozumienie logiki numeracji ramek NEMA
Numer ramy NEMA nie jest etykietą marketingową. Jest to zakodowane odniesienie do fizycznej geometrii montażu, przede wszystkim wysokości wału, które pozwala technikowi zajmującemu się konserwacją wymieniać silniki różnych producentów bez konieczności ponownego rysowania płyty bazowej. Po zrozumieniu logiki numerowania, an tabela rozmiarów ramy silnika elektrycznego przestaje wyglądać jak ściana liczb i zaczyna działać jak tabela przeglądowa rzeczywistych wymiarów.
Podstawowa zasada jest prosta: podziel dwie pierwsze cyfry numeru ramy przez cztery, a otrzymasz wysokość linii środkowej wału nad podstawą, mierzoną w calach. Rama 143T ma zatem wysokość wału 3,5 cala, a rama 256T ma wysokość wału 6,25 cala. Ta pojedyncza relacja jest podstawą każdego rozmiary ramy silnika Nema tabela opublikowana zarówno przez organy normalizacyjne, jak i integratorów sprzętu.
- Pierwsze dwie cyfry: wysokość wału podzielona przez 4, w calach
- Trzecia cyfra: zakodowane odniesienie do odległości pomiędzy stopkami montażowymi (długość ramy)
- Przyrostek literowy: konfiguracja montażu, np. T dla standardowych wymiarów wału lub C dla montażu czołowego z krótkim sprzęgłem
Ramy o tych samych pierwszych dwóch cyfrach, np. 143T i 145T, mają identyczną wysokość wału, ale inny rozstaw stóp, dlatego też wpuszczany silnik zamienny musi odpowiadać oznaczeniu pełnej ramy, a nie tylko numerom wiodącym.
Historycznie rzecz biorąc, numeracja ramek ewoluowała w wyniku kilku zmian, zanim standard ramek T stał się dominujący. W starszych konstrukcjach typu U i wcześniejszych niestandaryzowanych konstrukcjach stosowano inne zasady proporcjonalności, dlatego technik wyciągający silnik z urządzenia zainstalowanego kilkadziesiąt lat temu może znaleźć numer ramy, który w ogóle nie jest zgodny z logiką dzielenia przez cztery. Podczas wymiany starszych silników warto sprawdzić datę na tabliczce znamionowej i odnieść się do zarchiwizowanej tabeli ram, zamiast zakładać, że aktualna zasada dotycząca ram T będzie obowiązywać z mocą wsteczną.
Praktyczna wartość tego systemu numeracji ujawnia się najwyraźniej podczas zastępstw awaryjnych. Zespół konserwacyjny borykający się z nieplanowaną awarią silnika na linii produkcyjnej nie ma czasu na zaprojektowanie nowego sprzętu montażowego. Odczytanie oznaczenia ramy z tabliczki znamionowej i dopasowanie go do opublikowanego rozmiary silników Nema referencje pozwalają zespołowi w ciągu kilku minut potwierdzić, czy zapasowa część zapasowa lub zamówienie od dostawcy tego samego dnia będzie fizycznie pasować do istniejącej podstawy, złączki i prowadzenia przewodów.
Tabela rozmiarów i wymiarów standardowych ram silnika NEMA
Poniższa tabela podsumowuje powszechnie określone ramy dla małych i średnich silników przemysłowych. Wymiary są przybliżonymi wartościami nominalnymi w calach, zgodnymi z opublikowanymi tabelami NEMAMG 1 i służą do wstępnego opracowania układu, a nie do ostatecznego zatwierdzenia rysunku.
| Rama | Wysokość wału (D) | Średnica wału (U) | Od podstawy do środka (D) | Długość stopy (2E) | Typowy zakres HP |
|---|---|---|---|---|---|
| 48 | 3,00 cala | 0,500 cala | 3,00 cala | 3,75 cala | 1/4 do 3/4 |
| 56 | 3,50 cala | 0,625 cala | 3,50 cala | 4,50 cala | 1/3 do 3 |
| 143T | 3,50 cala | 0,875 cala | 3,50 cala | 5,50 cala | 1 do 1,5 |
| 145T | 3,50 cala | 0,875 cala | 3,50 cala | 6,50 cala | 1,5 do 3 |
| 182T | 4,50 cala | 1,125 cala | 4,50 cala | 7,50 cala | 3 do 5 |
| 184T | 4,50 cala | 1,125 cala | 4,50 cala | 8,50 cala | 5 do 7,5 |
| 213T | 5,25 cala | 1,375 cala | 5,25 cala | 9,50 cala | 7,5 do 10 |
| 215T | 5,25 cala | 1,375 cala | 5,25 cala | 11:00 w | 10 do 15 |
| 254T | 6,25 cala | 1,625 cala | 6,25 cala | 12,50 cala | 15 do 20 |
| 256T | 6,25 cala | 1,625 cala | 6,25 cala | 14,50 cala | 20 do 25 |
Czytając to tabela wymiarów ramy silnika prawidłowe oznacza rozpoznanie skali wysokości i średnicy wału w ustalonych odstępach, tak aby zakład standaryzujący kilka rodzin ram mógł przewidzieć wymagania dotyczące sprzęgieł i wpustów jeszcze przed dostarczeniem silnika zamiennego.
Długość stopy, wymieniona powyżej jako wymiar 2E, jest często wartością, która powoduje konieczność dokonania w innym przypadku prostej wymiany. Dwa silniki o identycznej wysokości wału, np. 143T i 145T, zostaną przykręcone do podstaw o różnym rozstawie otworów na stopy, więc technik, który sprawdza wysokość wału tylko przed zamówieniem części zamiennej, może otrzymać silnik, który nie będzie pasował do istniejących szczelin w płycie podstawy. Trzymanie wydrukowanej kopii pełnej tabeli wymiarów w pobliżu magazynu części, zamiast polegać na pamięci wiodących cyfr, pozwala uniknąć tego powtarzającego się błędu.
Zakresy mocy podane w tabeli są raczej typowe niż bezwzględne. Projektanci silników mogą przesunąć daną ramę w stronę górnej granicy zakresu mocy, stosując ulepszone materiały uzwojenia lub stosy laminowania o wyższej wydajności, dlatego często spotyka się dwa silniki w tej samej ramie oddzielone zauważalną różnicą w mocy znamionowej. Gdy moment obrotowy, a nie tylko moc, jest czynnikiem ograniczającym zastosowanie, sprawdzenie znamionowego momentu obrotowego na tabliczce znamionowej wraz z wymiarami ramy daje pełniejszy obraz niż sama moc.
Wymiar od podstawy do środka, wymieniony w większości tabel jako D, ma znaczenie dla prześwitu pionowego w ciasnych instalacjach, takich jak podziemne przepompownie lub zamknięte płozy sprzętowe. Potwierdzenie tego wymiaru przed złożeniem zamówienia zapobiega sytuacji, w której prawidłowo wykonany silnik nie będzie w stanie fizycznie pokonać przeszkody znajdującej się nad głową po jego przykręceniu.
Objaśnienie typów mocowania silnika NEMA C-Face
Sufiks C określa silnik przeznaczony do montażu na ścianie czołowej, najczęściej w połączeniu z pompami, skrzyniami biegów i dmuchawami, gdzie napędzane urządzenia są przykręcane bezpośrednio do przodu silnika, a nie łączone za pomocą elastycznego sprzęgła i oddzielnego wspornika łożyska.
Wymiary silnika ramy 56C
The Wymiary silnika z ramą 56c oznaczenie jest jednym z najczęściej określanych małych rozmiarów powierzchni C, ponieważ obejmuje szeroki zakres ułamkowej i niskiej mocy całkowej, przy jednoczesnym zachowaniu zwartego koła śrubowego. Typowy silnik 56C wykorzystuje średnicę koła śrubowego 4,5 cala z czterema gwintowanymi otworami montażowymi i średnicę czopa wynoszącą 3,375 cala, co umożliwia precyzyjne koncentryczne ustawienie w stosunku do współpracującej pompy lub obudowy reduktora.
Silnik z ramą 184TC
Zwiększanie mocy, Silnik ramowy 184tc łączy w sobie wysokość wału i rozstaw stóp 184T z większym rozstawem śrub 8,5 cala i czopem czołowym 6,625 cala, pasującym do średniej wielkości kołnierzy wejściowych skrzyni biegów stosowanych w napędach przenośników, mieszadłach i systemach mieszadeł.
Praktyczna uwaga terenowa: w ramach TC oprócz montażu czołowego zachowane są standardowe stopy ramy T, dlatego ten sam silnik często można zainstalować jako jednostkę montowaną na łapach lub przykręcić przodem do napędzanego sprzętu, w zależności od już zamontowanej podstawy.
Poza rodziną powierzchni C istnieją warianty z powierzchnią D i podstawą P do zastosowań, w których napędzany sprzęt wymaga mocowania kołnierzowego bez przedłużenia wału wystającego poza stały pas lub gdzie w przypadku niektórych konfiguracji pomp wymagany jest rzutowany wzór podstawy. Są one rzadziej stosowane w ogólnych pracach przemysłowych, ale często pojawiają się w zestawach do transportu płynów i pionowych pomp turbinowych, gdzie tolerancja osiowości jest mniejsza niż pozwalają na to typowe instalacje montowane na łapach.
Warto podkreślić dopasowanie czopa, ponieważ wykonuje ono więcej pracy mechanicznej niż sam okrąg śruby. Rejestr centruje wał silnika dokładnie na otworze wejściowym napędzanego urządzenia, podczas gdy okrąg śrub zabezpiecza zespół dopiero po ustaleniu ustawienia. Rejestr z nadmiernym luzem, nawet o kilka tysięcznych cala, może spowodować wystarczające bicie promieniowe, aby skrócić żywotność sprzęgła lub uszczelnienia w pompie blisko sprzężonej, dlatego producenci utrzymują mniejsze tolerancje średnicy rejestru niż w przypadku większości innych wymiarów ramy.
Wizualizacja wzoru montażu na powierzchni C
Poniższy diagram ilustruje kluczowe punkty pomiarowe wymienione w dowolnym arkuszu specyfikacji powierzchni C NEMA: średnica okręgu śrubowego, średnica czopa i długość przedłużenia wału.
Ramy silników metrycznych i NEMA: kluczowe różnice
Obiekty zaopatrujące się w sprzęt na całym świecie często muszą porównywać ramki NEMA z ramkami metrycznymi IEC. Obydwa systemy są zbudowane na różnych jednostkach podstawowych i nie można ich bezpośrednio wymieniać bez adaptera lub całkowitego przeprojektowania płyty bazowej.
| Charakterystyczne | Rama NEMA | Rama metryczna IEC |
|---|---|---|
| Jednostka rozmiaru | Cale | Milimetry |
| Podstawa wysokości wału | Rama number divided by 4 | Rama number equals shaft height directly |
| Standardowy wzór śruby | NEMA MG 1 | IEC 60072 |
| Wspólne wykończenie wału | Rowki calowe | Wpusty metryczne |
| Typowy region zastosowania | Ameryka Północna | Europa, Azja, większość rynków eksportowych |
Częstym powodem nieporozumień jest to, że niektóre numery ram IEC pojawiają się liczbowo blisko odpowiedników NEMA, np. rama metryczna 132M umieszczona w pobliżu ramy NEMA 145T w zakresie mocy, ale rzeczywista wysokość wału, wzór śrub i rowek wpustowy są różne, więc przesyłanie części między dwoma systemami bez zweryfikowanych rysunków jest częstą przyczyną nieudanych instalacji.
Profil wpustowy to kolejny obszar, w którym oba systemy różnią się od siebie w sposób łatwy do przeoczenia. W wałach NEMA zazwyczaj stosuje się klucz kwadratowy lub prostokątny o wymiarach zgodnych ze standardami ułamkowych cali, podczas gdy w wałach IEC stosuje się klucz metryczny o wymiarach w pełnych milimetrach i innym stosunku głębokości do szerokości. Piasta sprzęgła z otworem i wpustem dla jednego systemu rzadko będzie akceptować wał z drugiego systemu bez obróbki, nawet jeśli średnica surowego wału jest zbliżona w obu systemach.
Zespoły zaopatrzeniowe pracujące w oparciu o oba standardy odnoszą korzyści z utrzymywania prostego arkusza porównawczego zawierającego numer ramy, wysokość wału, średnicę wału i wymiar wpustu obok siebie dla obu systemów, zamiast polegać na mocy znamionowej jako głównym kryterium dopasowania. Moc w koniach mechanicznych jest najmniej wiarygodnym polem do porównań, ponieważ klasa wydajności, cykl pracy i temperatura otoczenia wpływają na zmianę mocy, jaką może zapewnić dana rama, niezależnie od jej fizycznych wymiarów montażowych.
Rozważania dotyczące wykresów wymiany silników przemysłowych
An schemat wymiany silników przemysłowych jest użyteczny tylko wtedy, gdy uwzględnia więcej niż numer klatki. Przed traktowaniem dwóch silników jako wymiennych należy sprawdzić następujące czynniki drugorzędne, ponieważ samo dopasowanie rozmiaru ramy nie gwarantuje dopasowania wciskowego.
- Długość wału i szerokość wpustu, ponieważ dwa silniki o tym samym numerze ramy mogą nadal być dostarczane z różnymi użytecznymi długościami wału
- Położenie i orientacja puszki kablowej względem stóp montażowych
- Typ łożyska, szczególnie tam, gdzie napędzane obciążenie powoduje obciążenie boczne lub wzdłużne przekraczające standardowe wartości znamionowe łożyska kulkowego
- Typ obudowy, ponieważ otwarty, szczelny silnik i całkowicie zamknięty silnik chłodzony wentylatorem w tej samej ramie będą miały różne długości całkowite i wymagania dotyczące przepływu powietrza chłodzącego
- Wzór otworów na stopy montażowe, który może się nieznacznie różnić w przypadku silników zbudowanych według starszych i nowszych wersji tego samego standardu
Ocena cyklu pracy zasługuje na osobną wzmiankę na każdej liście kontrolnej wymiany. Silnik oznaczony do pracy ciągłej i silnik oznaczony do pracy przerywanej mogą mieć identyczną ramę, jednak jednostka do pracy przerywanej przegrzeje się, jeśli zostanie wciśnięta do pracy ciągłej, niezależnie od tego, jak dobrze pasuje dopasowanie mechaniczne. Decyzje dotyczące wymiany oparte wyłącznie na geometrii ramy, bez sprawdzenia cyklu pracy i klasy izolacji na tabliczce znamionowej, są częstym źródłem przedwczesnych uszkodzeń uzwojenia po pomyślnej fizycznej instalacji.
Zgodność napięcia i częstotliwości uzupełnia kontrolę bezwymiarową, która jest częścią każdego porównania ram. Dwa silniki mogą mieć identyczne oznaczenie ramy podczas uzwojenia dla różnych klas napięcia lub częstotliwości linii, dlatego tabela wymiany używana przy zakupie powinna zawsze zawierać dane elektryczne z tabliczki znamionowej obok danych ramy mechanicznej, a nie jako oddzielny etap wyszukiwania wykonywany w dalszej części procesu.
Kiedy silnik jest połączony z reduktorem, zgodność ramy rozciąga się również na wejście reduktora. W przypadku układów napędowych blisko sprzężonych, dopasowanie silnika o prawidłowej ramie do zespołu takiego jak Motoreduktor walcowy z równoległym wałem serii f wymaga potwierdzenia, że kołnierz wejściowy reduktora, średnica wału i kierunek obrotu są zgodne z wybraną ramą silnika przed ostatecznym montażem.
Wybór rozmiaru ramy dla parowania motoreduktora i reduktora
Wybór ramy staje się bardziej złożony, gdy reduktor wejdzie do układu napędowego, ponieważ geometria wejściowa reduktora, a nie tylko wał silnika, decyduje o tym, czy dana rama zostanie fizycznie przykręcona. Konstrukcje śrubowe z wałem równoległym są powszechnym wyborem tam, gdzie priorytetem jest kompaktowa powierzchnia zabudowy i wysoka wydajność przy umiarkowanych przełożeniach redukcji.

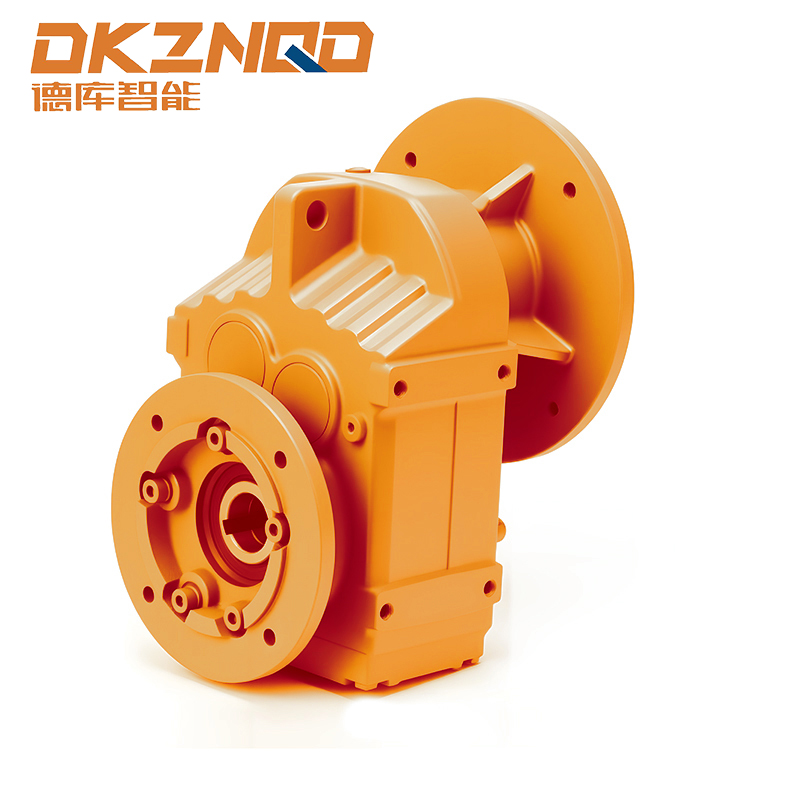

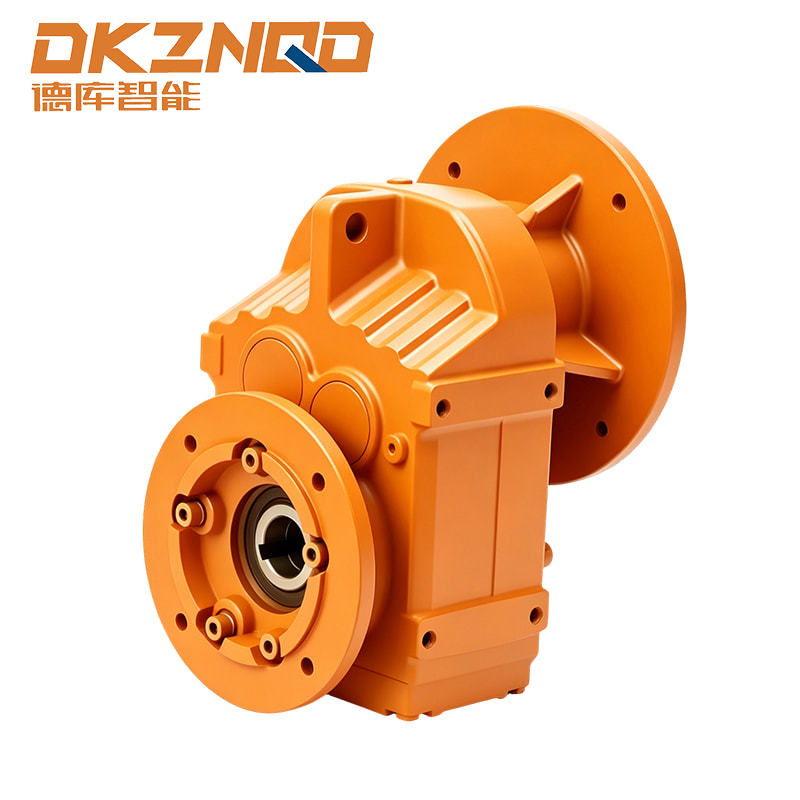

A motoreduktor walcowy z wałem równoległym Zespół zazwyczaj integruje silnik ramy NEMA lub IEC bezpośrednio ze stopniem przekładni śrubowej, dlatego przed złożeniem zamówienia należy sprawdzić interfejs montażowy, średnicę wału i kierunek obrotu z arkuszem specyfikacji wejściowych reduktora, a nie zakładać wyłącznie na podstawie numeru ramy.
Zakładom standaryzującym jedną rodzinę reduktorów na wielu liniach produkcyjnych często łatwiej jest najpierw ustalić rozmiar ramy silnika, a następnie wybrać pasującą opcję wejścia reduktora, niż pracować w odwrotnej kolejności.
Wyjściowy moment obrotowy i współczynnik serwisowy to dwie wielkości, które najprawdopodobniej zostaną przeoczone, gdy zespół motoreduktora jest dobierany wyłącznie na podstawie rozmiaru ramy silnika. Silnik o prawidłowej ramie przykręcony do zbyt małego reduktora będzie nadal się obracał, ale stopień przekładni reduktora może ulec przedwczesnemu zużyciu pod długotrwałym obciążeniem, szczególnie w zastosowaniach z częstymi rozruchami, obciążeniami udarowymi lub wydłużoną pracą w pobliżu górnej części znamionowego zakresu momentu obrotowego. Bardziej wiarygodną metodą doboru rozmiaru jest sprawdzenie współczynnika pracy reduktora w porównaniu z rzeczywistym cyklem pracy napędzanego sprzętu, a nie samą mocą z tabliczki znamionowej.
Orientacja montażowa wpływa również na wybór motoreduktora w sposób, którego nie uchwyci wykres ramy dotyczący samego silnika. Zespół śrubowy z wałem równoległym przeznaczony do montażu poziomego może wymagać innego poziomu napełnienia smarem lub zmodyfikowanego umiejscowienia odpowietrznika, jeśli zamiast tego ta sama obudowa jest montowana pionowo. Potwierdzenie zamierzonej orientacji montażowej za pomocą arkusza specyfikacji reduktora przed sfinalizowaniem wyboru ramy silnika pozwala uniknąć kosztownych modyfikacji w miejscu instalacji po instalacji.
Typ obudowy i jego wpływ na wybór ramy
Numer ramy określa geometrię montażu, ale typ obudowy decyduje o ogólnej obudowie fizycznej i zachowaniu chłodzenia, a te dwa elementy są często mylone podczas specyfikacji. Otwarty, szczelny silnik i całkowicie zamknięty silnik chłodzony wentylatorem, zbudowany na tym samym oznaczeniu ramy, będą nadal miały identyczną wysokość wału, układ śrub i rozstaw nóżek, ale będą się różnić pod względem długości całkowitej, zewnętrznej średnicy osłony wentylatora i wymagań dotyczących prześwitu przepływu powietrza.
Otwarte obudowy odporne na krople
Otwarte, odporne na kapanie konstrukcje wykorzystują powietrze z otoczenia zasysane bezpośrednio przez uzwojenia w celu chłodzenia, co pozwala na krótszą całkowitą długość silnika, ale ogranicza jego użycie do stosunkowo czystych, suchych pomieszczeń wewnętrznych, gdzie unoszący się w powietrzu kurz lub wilgoć nie będą gromadzić się we wnęce uzwojenia.
Całkowicie zamknięte obudowy chłodzone wentylatorem
Całkowicie zamknięte konstrukcje chłodzone wentylatorem izolują uzwojenia od otaczającej atmosfery i opierają się na zewnętrznym wentylatorze zamontowanym na wale i osłonie, aby przemieszczać powietrze przez żebrowane żeberka obudowy. Zwiększa to długość, a czasem szerokość silnika w porównaniu z otwartą, szczelną jednostką o tej samej ramie, co ma znaczenie, gdy prześwit wokół silnika jest już mały.
| Typ obudowy | Metoda chłodzenia | Typowe środowisko | Długość względna |
|---|---|---|---|
| Otwarty, odporny na kapanie | Bezpośredni przepływ powietrza z otoczenia | Czyste i suche w pomieszczeniu | Krótszy |
| Całkowicie zamknięty, chłodzony wentylatorem | Zewnętrzny wentylator nad żebrowaną obudową | Zakurzone, wilgotne, sąsiadujące z zewnątrz | Dłużej |
| Całkowicie zamknięty, niewentylowany | Promieniowanie pasywne i konwekcja | Niski cykl pracy, zanieczyszczone powietrze | Podobny do TEFC |
Ponieważ wybór obudowy zmienia ogólne wymiary koperty bez zmiany samej ramy montażowej, każda lista kontrolna zakupów jest budowana wokół standardowe wymiary ramy silnika powinien traktować typ obudowy jako obowiązkowe pole towarzyszące, a nie opcjonalną uwagę, szczególnie w przypadku projektów modernizacyjnych, w których silnik zamienny musi zmieścić się w istniejącej osłonie urządzenia lub pokrywie sprzęgła.
Typowe błędy związane z rozmiarem ramy i jak ich unikać
| Błąd | Konsekwencja | Zapobieganie |
|---|---|---|
| Dopasowanie tylko dwóch wiodących cyfr | Niedopasowany odstęp stóp, silnik nie przykręca się do istniejącej podstawy | Zawsze potwierdzaj oznaczenie pełnej klatki, włączając trzecią cyfrę i przyrostek |
| Ignorowanie typu obudowy podczas wymiany | Niedopasowanie długości całkowitej, zakłócenia w skrzynce kablowej | Sprawdź kod obudowy wraz z numerem ramy |
| Zakładając wymianę ramek IEC i NEMA | Niedopasowanie wzoru śrub i średnicy wału | Korzystaj z tabel konwersji producenta, a nie bliskości numerów ram |
| Patrząc na długość wału w jednostkach z twarzą C | Niewystarczające połączenie w sprzęgle lub otworze reduktora | Sprawdź użyteczną długość wału w porównaniu ze specyfikacją napędzanego sprzętu |
Większość niepowodzeń instalacji związanych z ramą wynika z polegania na pojedynczym wymiarze w izolacji. Dokładne sprawdzenie w stosunku do całości standardowe wymiary ramy silnika blacha, wał pokrywający, wzór śrub i obudowa, zapobiegają większości problemów z montażem w miejscu montażu, zanim silnik zostanie kiedykolwiek rozpakowany.
Często zadawane pytania
P1: Jak szybko oszacować wysokość wału na podstawie numeru ramy NEMA?
Podziel dwie pierwsze cyfry numeru klatki przez cztery. Wynikiem jest wysokość osi wału w calach nad podstawą montażową.
P2: Co oznacza przyrostek T w oznaczeniu ramy NEMA?
Sufiks T wskazuje na znormalizowaną ramę wprowadzoną w celu ujednolicenia wymiarów wału i mocowania u różnych producentów, zastępując wcześniejsze niestandardowe serie ram.
P3: Czy silnik ramowy 56C można zainstalować bez elementu napędzanego montowanego twarzowo?
Tak, wiele silników 56C ma zarówno otwory do montażu na łapach, jak i do montażu czołowego, co pozwala na dowolną konfigurację w zależności od zastosowania.
P4: Czy można bezpiecznie zastąpić silnik IEC silnikiem z ramą NEMA, jeśli moc jest zgodna?
Sama moc nie wystarczy. Średnica wału, wzór śrub i standardy rowków wpustowych różnią się w obu systemach, więc bezpośrednia wymiana zwykle wymaga wymiany płyty adaptera lub sprzęgła.
P5: Dlaczego dwa silniki o tym samym numerze ramy mają czasami różne długości wału?
Standardy ramowe określają wysokość i średnicę wału, ale użyteczna długość przedłużenia wału może się różnić w zależności od producenta w ramach dopuszczalnej tolerancji, dlatego należy ją zawsze potwierdzić na podstawie rysunku aplikacyjnego.
