Dlaczego przekładnie ślimakowe kątowe przewyższają tradycyjne reduktory prędkości w zastosowaniach wymagających wysokiego momentu obrotowego

1. Podstawowa architektura przekładni przemysłowych

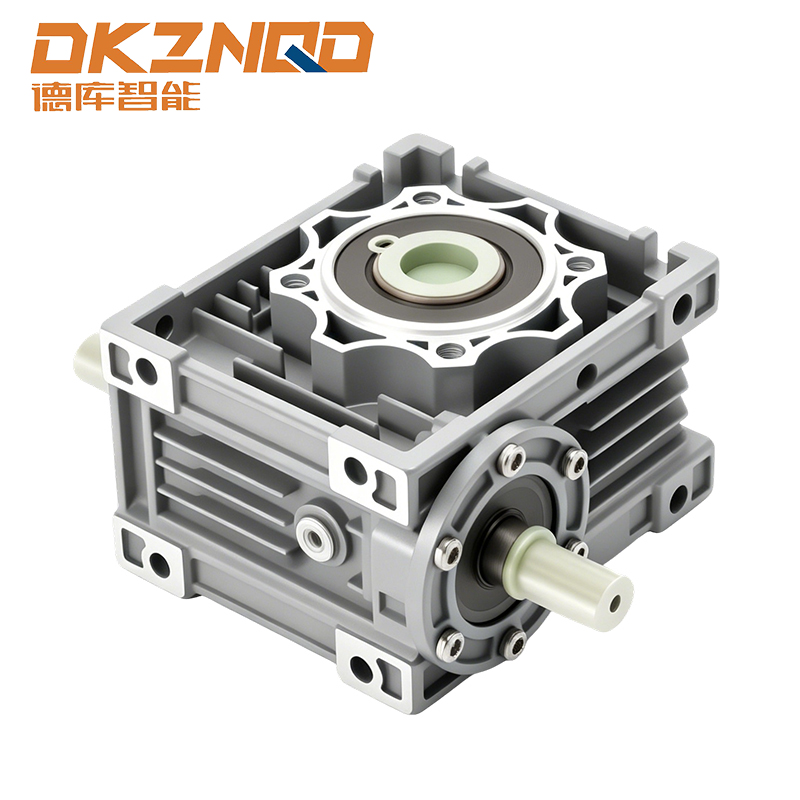

An przemysłowy reduktor biegów (lub reduktor skrzyni biegów ) to zespół mechaniczny, który zmniejsza prędkość wału wejściowego, jednocześnie proporcjonalnie zwiększając wyjściowy moment obrotowy. We współczesnych układach napędowych tzw reduktor przekładni ślimakowej rv rodzina reprezentuje wyspecjalizowany podzbiór reduktor ślimakowy kątowy konstrukcje, w których wał ślimakowy przecina oś koła ślimakowego pod kątem 90 stopni. Konfiguracja ta jest niezbędna, gdy ograniczenia przestrzenne uniemożliwiają montaż liniowy a silnik redukcyjny skrzyni biegów .

W przeciwieństwie do jednostek śrubowych lub planetarnych, oparte na robakach reduktory przemysłowe osiągnąć wysokie współczynniki redukcji w jednym etapie – zazwyczaj od 5:1 do 100:1. Do ekstremalnych wymagań, dwustopniowy przekładnia reduktora ślimakowego może osiągnąć współczynniki przekraczające 3000:1. Nieodłączne działanie ślizgowe pomiędzy kołem ślimakowym z brązu a ślimakiem ze stali hartowanej generuje większe tarcie niż przekładnie z elementami tocznymi, co bezpośrednio wpływa na zarządzanie temperaturą i strategię smarowania.

2. Reduktor przekładni ślimakowej kątowej: zalety kinematyczne

Definiująca geometria a reduktor ślimakowy kątowy umożliwia przekierowanie mocy o 90 stopni bez przekładni stożkowych. Ten kompaktowy układ ma kluczowe znaczenie w przypadku pojazdów kierowanych automatycznie, systemów przenośników i maszyn pakujących, gdzie: reduktor prędkości silnika elektrycznego musi mieścić się w wąskich ramach. Poniżej znajduje się opisana reprezentacja SVG przepływu momentu obrotowego wewnątrz typowego reduktor przekładni ślimakowej z wałem drążonym .

Wybierając A przekładnia reduktora ślimakowego , wariant z wałem drążonym eliminuje potrzebę stosowania oddzielnego sprzęgła wyjściowego, montowanego bezpośrednio na napędzanych wałach maszyn. Zmniejsza to bezwładność i przestrzeń osiową nawet o 30% w porównaniu z konstrukcjami z wałem pełnym reduktor przekładni ślimakowej z wałem drążonym konfiguracje preferowany wybór dla mieszadeł, ślimaków i napędów obrotnic.

3. Metryki wydajności: reduktory ślimakowe, śrubowe i planetarne

Decyzje inżynieryjne często kończą się fiaskiem reduktory przemysłowe z technologią ślimakową w porównaniu z alternatywami spiralnymi lub planetarnymi. Poniższa tabela podsumowuje najważniejsze wyróżniki w ramach czterech kryteriów kluczowych dla a silnik redukcyjny skrzyni biegów stosowane w cyklach pracy ciągłej.

Zauważ, że podczas gdy a przekładnia ślimakowa o wysokim momencie obrotowym poświęca wydajność w porównaniu do jednostek śrubowych, a jego nieodłączna właściwość samoblokowania (powyżej pewnych przełożeń, zwykle > 30:1) eliminuje potrzebę stosowania zewnętrznych hamulców podczas podnoszenia i parkowania. A reduktor prędkości silnika elektrycznego wymagający momentu obrotowego bez zużycia energii, sprawia, że konstrukcje ślimakowe są wyjątkowo odpowiednie do wciągarek i podnośników wysięgnikowych.

4. Dobór reduktorów przemysłowych o dużej wytrzymałości: współczynniki obciążenia i temperatury

Reduktory przemysłowe o dużej wytrzymałości należy dobierać w oparciu o parametry termiczne, a nie tylko mechaniczny szczytowy moment obrotowy. Moc cieplna AGMA (Amerykańskie Stowarzyszenie Producentów Przekładni) określa maksymalną ciągłą moc wejściową przed awarią smaru. Dane terenowe z zastosowań związanych z transportem materiałów pokazują, że niedowymiarowanie a reduktor skrzyni biegów zaledwie o 15%, skraca żywotność o ponad 50% ze względu na przyspieszone zużycie koła ślimakowego z brązu.

4.1 Krytyczne parametry doboru przekładni ślimakowych kątowych

• Współczynnik usługi: W przypadku przenośników z umiarkowanym wstrząsem użyj 1,25; w przypadku kruszarek lub mieszadeł użyj minimum 1,75.
• Ograniczenie prędkości wejściowej: Większość reduktor przekładni ślimakowej rv jednostki akceptują 1400-1800 obr./min, ale powyżej 2000 obr./min wymagają wyważonych wałów ślimakowych i syntetycznych smarów.
• Orientacja montażowa: W przypadku zespołów z wałem drążonym należy zastosować drążki reakcyjne montowane na łapach, kołnierzu lub ramieniu reakcyjnym.

W jednej z linii montażowych samochodów, wymiana konwencjonalnych reduktorów z równoległym wałem na kompaktowe reduktor ślimakowy kątowys zmniejszona koperta układu napędowego o 42% przy zachowaniu wydajności 88%, wyłącznie dzięki zoptymalizowanym przełożeniom między osiami i wymuszonemu obiegowi oleju.

5. Strategie smarowania długotrwałych przekładni ślimakowych

Tarcie ślizgowe w a przekładnia reduktora ślimakowego generuje znaczne ciepło. Syntetyczne oleje poliglikolowe (PG) klasy premium przewyższają oleje mineralne o 10-15°C obniżenie temperatury w stanie ustalonym. Dla reduktory przemysłowe do dużych obciążeń aplikacja działa 24 godziny na dobę, 7 dni w tygodniu, okresy między wymianami oleju rozciągają się od 4000 godzin (mineralny) do 12 000 godzin (syntetyczny). Poniższa tabela przedstawia zalecane klasy lepkości w oparciu o warunki otoczenia.

Dla reduktor przekładni ślimakowej z wałem drążonym modele z pionową orientacją wyjściową, smarowanie rozbryzgowe olejem może być niewystarczające powyżej 4-calowej odległości od środka; obowiązkowy staje się wymuszony obieg oleju lub smarowanie smarem plastycznym (z krótszymi o 50% odstępami między kolejnymi smarowaniami).

6. Dopasowanie silników redukcyjnych do przemienników częstotliwości

Kiedy A silnik redukcyjny skrzyni biegów łączy reduktor ślimakowy z silnikiem elektrycznym, praca VFD poniżej 20 Hz ogranicza chłodzenie wewnętrzne. Prędkość poślizgu koła ślimakowego spada proporcjonalnie, co stwarza ryzyko smarowania granicznego. Dlatego w przypadku zastosowań wymagających szerokiego zakresu prędkości (np. indeksowanie opakowań) należy wybrać a reduktor ślimakowy kątowy z pomocniczymi żebrami chłodzącymi i oddzielnym wentylatorem napędzanym silnikiem. Badania terenowe wykazują, że a reduktor prędkości silnika elektrycznego pracując z częstotliwością 15 Hz bez wymuszonego chłodzenia, traci 35% swojej pojemności cieplnej.

Jeśli używasz standardu reduktory przemysłowe pakiecie z adapterem silnika IEC, należy zawsze upewnić się, że uszczelnienie wejściowe wytrzymuje maksymalne obroty silnika, a nie tylko prędkość nominalną. Wiele reduktor przekładni ślimakowej rv awarie wynikają z przegrzania wargi uszczelnienia spowodowanego nadmierną prędkością w warunkach przepięcia VFD.

7. Wydajność inspirowana przypadkiem: Przekładnia ślimakowa o wysokim momencie obrotowym w systemach przenośników

Rozlewnia napojów wymieniła 30% reduktorów ze skosem śrubowym na przekładnia ślimakowa o wysokim momencie obrotowym jednostek o tym samym rozmiarze ramki. W ciągu 18 miesięcy na 24 liniach produkcyjnych zarejestrowano następujące dane:

• Całkowity czas przestojów spowodowany awarią skrzyni biegów skrócony o 22% (samoblokada ślimaka zapobiega obciążeniom udarowym powodowanym cofaniem).
• Średni wyjściowy moment obrotowy wzrósł o 17% przy tym samym natężeniu prądu silnika dzięki zoptymalizowanym kątom wyprzedzenia ślimaka.
• Koszt utrzymania za reduktor skrzyni biegów spadł z 340 dolarów rocznie do 210 dolarów rocznie, głównie ze względu na dłuższą żywotność oleju.

To pokazuje, że dobrze określone przekładnia reduktora ślimakowego mogą przewyższyć tradycyjne konstrukcje zarówno pod względem niezawodności, jak i całkowitego kosztu posiadania, szczególnie tam, gdzie przeważają duże obciążenia udarowe i ograniczony dostęp.

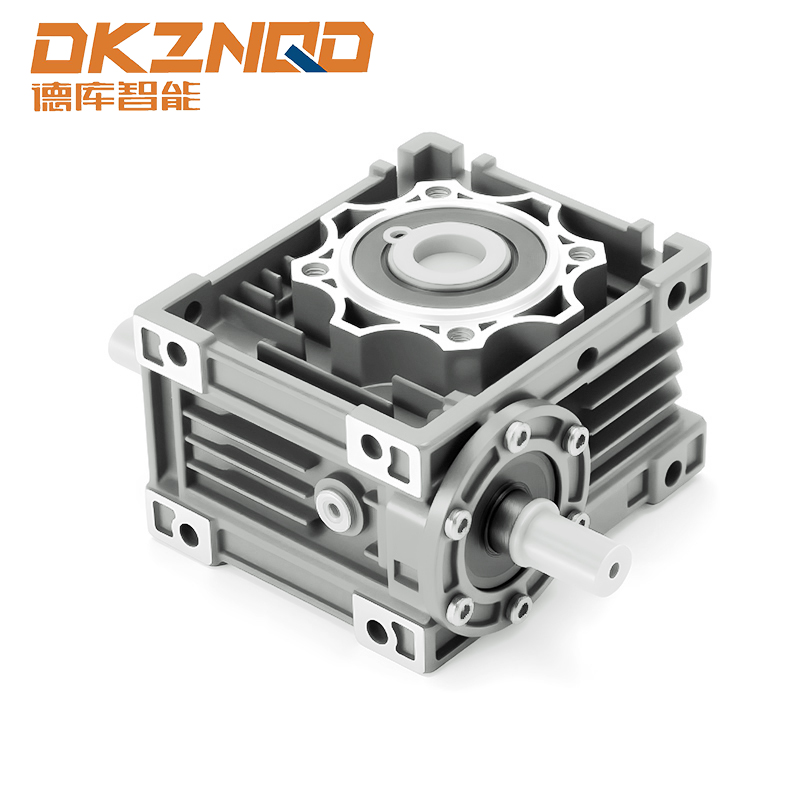

Przekrój typowego reduktora ślimakowego do samochodów kempingowych z uwydatnieniem styku ślimaka ze stali hartowanej i koła z brązu
