Dlaczego wybór silnika z przekładnią walcową decyduje o długoterminowej wydajności napędu
Linia produkcyjna rzadko ulega awariom z powodu samego silnika. Częściej słaby punkt znajduje się na styku wału silnika ze skrzynią biegów, gdzie luz, niewspółosiowość lub zbyt małe przełożenie zmniejszają przepustowość. Motoreduktory walcowe rozwiązują ten problem, łącząc główny napęd i stopień redukcyjny w pojedynczą obudowę, co eliminuje jeden punkt sprzęgania i jedno źródło błędu współosiowości w porównaniu z oddzielnym układem silnika i skrzyni biegów.
Sam spiralny kształt zęba jest powodem, dla którego te jednostki pracują ciszej i przenoszą większe obciążenie na jednostkę objętości niż konstrukcje z prostymi zębami. Ponieważ zęby sprzęgają się pod kątem, a nie wzdłuż linii prostej, kontakt jest stopniowy i rozłożony na dłuższej drodze, co rozkłada obciążenie i zmniejsza hałas uderzeniowy związany z wejściem i wyjściem zęba. W tym artykule omówiono mechaniczne uzasadnienie tego wzrostu wydajności, wpływ luzu i pozycji montażowej na rzeczywiste osiągi oraz sposób dopasowania Silnik z przekładnią walcową serii R , Silnik z przekładnią walcową serii f lub Silnik z przekładnią walcową serii K do konkretnego zastosowania, a nie do ogólnej kategorii.
Właściwy wybór ma większe znaczenie w praktyce niż na papierze, ponieważ motoreduktor, który jest technicznie zdolny do wytrzymania obciążenia, ale źle dopasowany do geometrii montażowej lub cyklu pracy, będzie nadal kosztować więcej energii i konserwacji w ciągu wieloletniego okresu użytkowania niż prawidłowo dobrana jednostka zakupiona po nieco wyższej cenie początkowej. Poniższe sekcje są zorganizowane wokół decyzji, które faktycznie zmieniają wyniki w terenie, zaczynając od samej geometrii zęba, poprzez montaż, smarowanie i tolerancję produkcyjną.
Jak kąt zęba przekładni śrubowej zmienia przenoszenie mocy
W prostym kole zębatym czołowym cała szerokość zęba styka się jednocześnie z zębem współpracującym. To natychmiastowe zazębienie wytwarza ostry impuls mechaniczny za każdym razem, gdy nowa para zębów wchodzi w zazębienie, co jest głównym źródłem wycia kojarzonego ze starszymi konstrukcjami skrzyń biegów. Przekładnia śrubowa tnie zęby pod kątem do osi obrotu, więc kontakt zaczyna się od jednej krawędzi zęba i toczy się stopniowo po szerokości powierzchni czołowej w miarę obracania się kół zębatych.
To progresywne włączenie ma trzy wymierne skutki na układ napędowy motoreduktora:
- Obciążenie jest rozkładane na więcej niż jedną parę zębów w danym momencie, co obniża szczytowe naprężenie pojedynczego zęba i wydłuża żywotność przy wielokrotnym obciążeniu.
- Generowanie hałasu znacznie spada, często o kilka decybeli w porównaniu z równoważną konstrukcją ostrogi pracującej przy tym samym obciążeniu, ponieważ nie występuje gwałtowne uderzenie zęba w ząb.
- Płynność pracy poprawia się przy wyższych prędkościach wejściowych, co ma znaczenie w zastosowaniach, w których silnik pracuje w pobliżu znamionowych obrotów przez dłuższy czas.
Kompromisem jest nacisk osiowy. Ponieważ zęby są cięte pod kątem, zazębienie generuje siłę wzdłuż osi wału, oprócz sił promieniowych i stycznych występujących w przekładni czołowej. Odpowiadają za to obudowy motoreduktorów walcowych z łożyskami wzdłużnymi dobranymi pod kątem konkretnego zastosowanego kąta linii śrubowej, co jest jednym z powodów, dla których obudów przekładni nie można po prostu zamieniać między seriami bez sprawdzenia wartości znamionowej łożyska.
Dopasowanie projektu serii do profilu obciążenia aplikacji
Producenci organizują linie produktów motoreduktorów walcowych w serie, ponieważ pojedyncza geometria obudowy nie jest w stanie skutecznie pokryć pełnego zakresu, od lekkich napędów przenośników po duże obciążenia mieszające lub kruszące. Każda seria zazwyczaj obejmuje zakres momentu obrotowego, styl montażu i zestaw stopni przełożenia, więc prawidłowy wybór rozpoczyna się od cyklu pracy, a nie od strony katalogu. Przydatnym pytaniem początkowym nie jest to, która seria wygląda najlepiej na papierze, ale jaki układ wałów narzuca już otaczający sprzęt, ponieważ modernizacja ramy w celu dostosowania do innej orientacji wałów jest zwykle znacznie droższa niż płacenie nieco więcej za prawidłowo skonfigurowaną obudowę od samego początku.

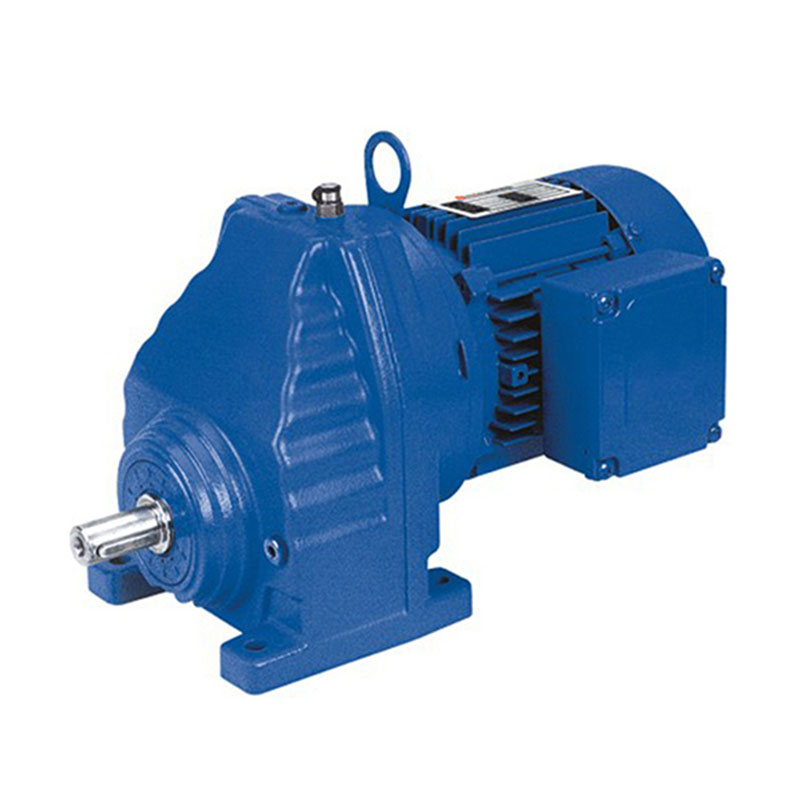

Silnik z przekładnią walcową serii R
Seria ta, zbudowana wokół kompaktowej, współosiowej obudowy, nadaje się do zastosowań, w których wał wyjściowy musi znajdować się w jednej linii z wałem silnika, np. w przenośnikach pionowych lub urządzeniach mieszających, gdzie powierzchnia podłogi jest ograniczona. Stopnie proporcji są zazwyczaj mniejsze w dolnej części zakresu, co jest pomocne, gdy proces wymaga precyzyjnego dopasowania prędkości, a nie czystego momentu obrotowego.

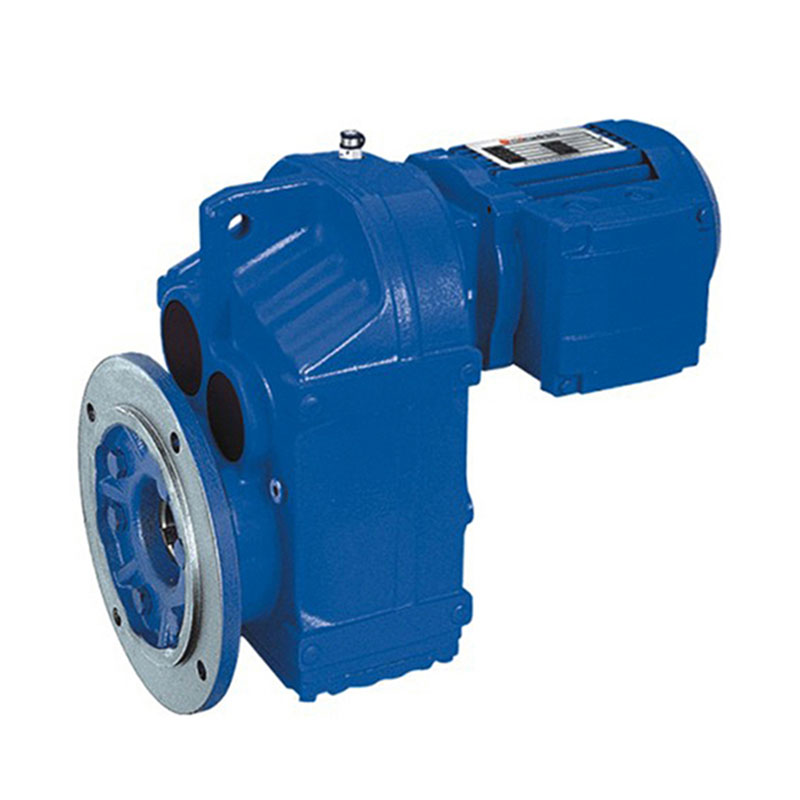

Silnik z przekładnią walcową serii F
Równoległy układ wałów stosowany w tej serii utrzymuje wały wejściowy i wyjściowy obok siebie, a nie w linii, co upraszcza integrację napędu pasowego lub łańcuchowego w urządzeniach takich jak linie pakujące i systemy transportu materiałów, gdzie wał wyjściowy musi być osadzony na stałej wysokości nad ramą.

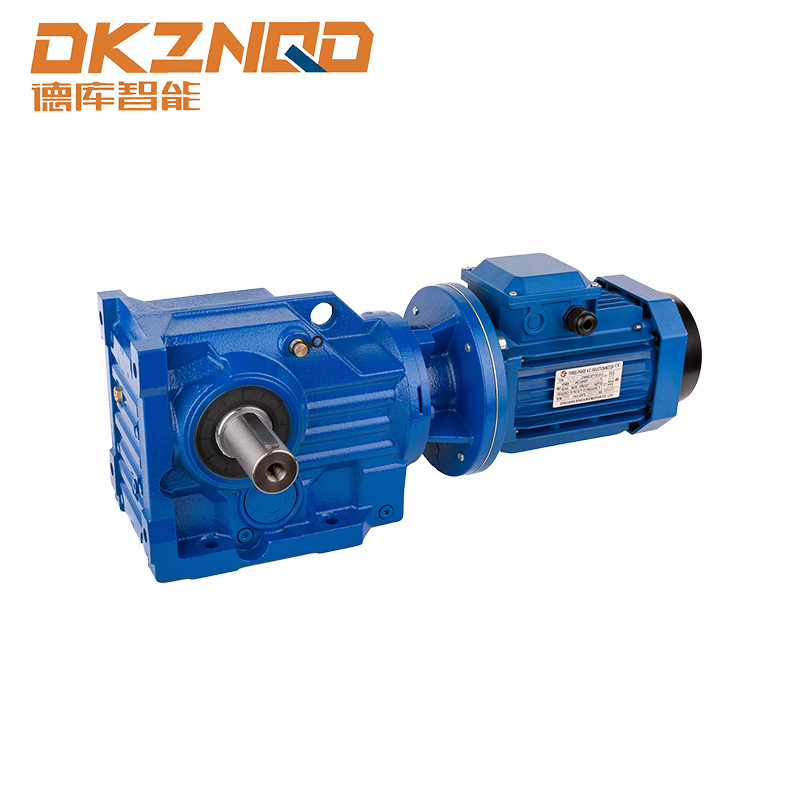

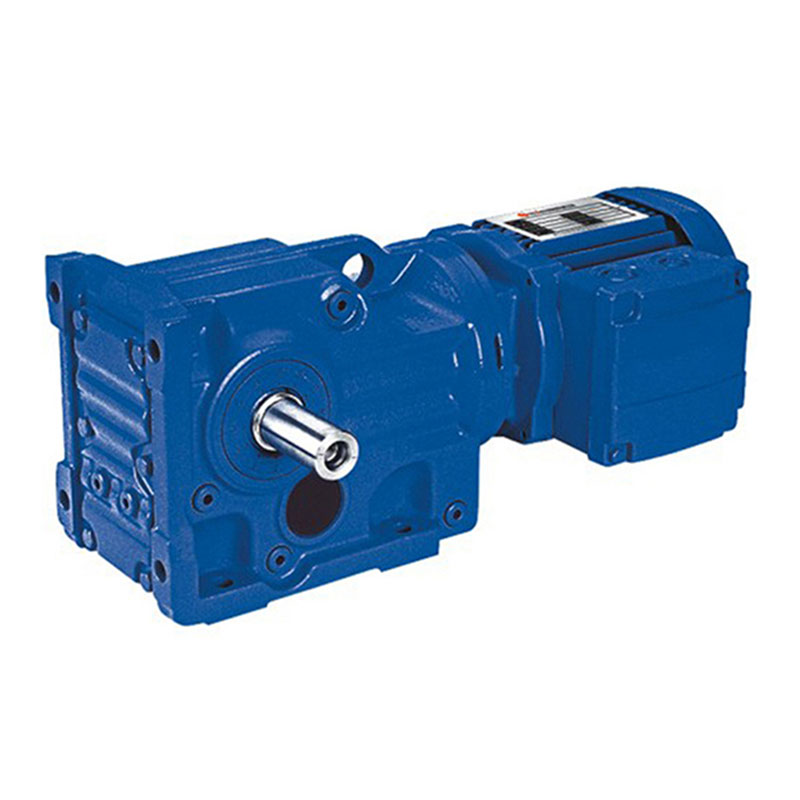

Silnik z przekładnią walcową serii K
Łącząc stopnie przekładni walcowej i stożkowej, seria ta zmienia kierunek przenoszenia mocy o około dziewięćdziesiąt stopni w jednej obudowie. To sprawia, że jest to częsty wybór w przypadku mieszadeł, dźwigów i instalacji, w których napęd musi skręcić w zakręt bez konieczności dodawania oddzielnej przekładni kątowej.

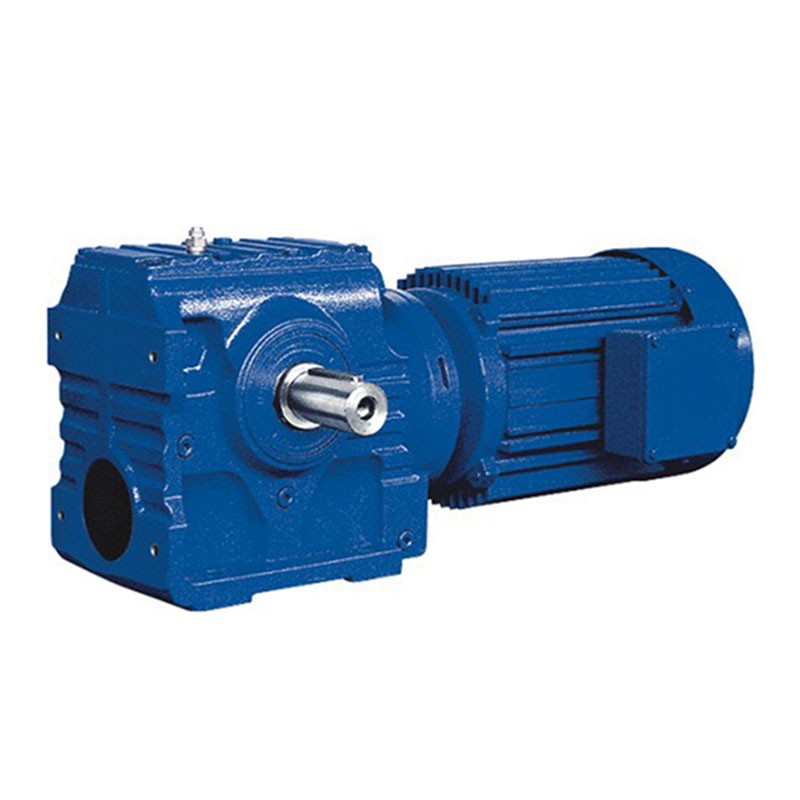

Silnik z przekładnią walcową serii S
Seria ta łączy śrubowy stopień wejściowy ze stopniem wyjściowym z przekładnią ślimakową, co zapewnia wyższy współczynnik redukcji w pojedynczej jednostce niż konstrukcja czysto śrubowa, przy jednoczesnym zachowaniu stosunkowo niewielkiej powierzchni obudowy. Kompromisem jest niższa wydajność szczytowa niż w przypadku jednostki całkowicie spiralnej, ponieważ oczka ślimakowe obejmują większy kontakt ślizgowy niż toczny.
Porównanie charakterystyki strukturalnej i wydajnościowej w całej serii
Poniższa tabela podsumowuje praktyczne różnice, które powinny wpłynąć na decyzję o wyborze. Dane dotyczące wydajności reprezentują typową jednostopniową wydajność siatki spiralnej i będą się różnić w zależności od przełożenia, obciążenia i warunków smarowania.
| Charakterystyczne | Współosiowy spiralny | Wał równoległy, spiralny | Skos śrubowy | Ślimak-robak |
|---|---|---|---|---|
| Układ wału | W kolejce | Przesunięcie równoległe | Kąt prosty | Kąt prosty |
| Typowa wydajność jednostopniowa | 96 do 98 procent | 96 do 98 procent | 94 do 96 procent | 82 do 90 procent |
| Najlepiej dopasowany rodzaj obciążenia | Lekka do średniej ciągła | Średnia do ciężkiej, ciągła | Średni ze zmianą kierunku | Lekkie i średnie, ograniczona przestrzeń |
| Względny ślad mieszkaniowy | Mały | Średni | Średni | Mały |
| Typowa klasa luzu | Standardoweoweowe i obniżone | Standardoweoweowe i obniżone | Standard | Standard |
Wartości wydajności łączą się na poszczególnych etapach. Dwustopniowa jednostka śrubowa pracująca z wydajnością 97 procent na każdy stopień zapewnia w sumie około 94 procent, podczas gdy kombinacja spirali i ślimaka przy 88 procentach pojedynczego stopnia plus spiralny stopień wstępny przy 97 procentach zbliża się ogółem do 85 procent. W roku pracy wielozmianowej różnica ta przekłada się bezpośrednio na koszt energii elektrycznej, dlatego w instalacjach o wysokim cyklu pracy preferowane są konstrukcje w całości spiralne, nawet jeśli opcja ślimakowa zmieściłaby się na mniejszej powierzchni.
Pozycja montażowa i jej wpływ na trwałość łożyska
W katalogach motoreduktorów znajduje się kilka standardowych położeń montażowych i można pokusić się o traktowanie tego wyboru jako czysto geometrycznego. W praktyce orientacja montażu zmienia sposób rozprowadzania smaru wewnątrz oprawy i sposób przenoszenia obciążenia przez łożyska, co wpływa na żywotność nawet wtedy, gdy wartości znamionowe momentu obrotowego i prędkości są identyczne na papierze.
Pionowe ustawienie wałów skupia większy ciężar na dolnym łożysku i wymaga wystarczającej ilości oleju, aby zęby górnego koła zębatego pozostały nasmarowane podczas pracy urządzenia, ponieważ smarowanie rozbryzgowe zależy od obrotów, które stale rozprowadzają olej w górę. Gdy jednostka oryginalnie przystosowana do montażu na łapach jest instalowana pionowo bez sprawdzania poziomu oleju w tej orientacji, górny stopień może pracować przy niedostatecznym smarowaniu, nawet jeśli miska olejowa wydaje się pełna z perspektywy montażu na łapach. Przeglądanie wykresu napełniania dla konkretnego montażu przed instalacją, zamiast zakładać, że ten sam poziom oleju dotyczy każdej orientacji, jest jednym z częściej pomijanych kroków podczas uruchamiania.
Zrozumienie luzu i kiedy ma to rzeczywiście znaczenie
Luz to niewielki luz obrotowy pomiędzy współpracującymi zębami, celowo wbudowany, aby koła zębate nie zacinały się, gdy zmiany temperatury powodują rozszerzanie się obudowy i kół zębatych z różną szybkością. W przypadku większości zastosowań związanych z przenośnikami, mieszaniem i ogólnym transportem materiałów odpowiednie są standardowe klasy luzów, które nie powodują mierzalnych problemów procesowych.
Luz staje się problemem projektowym w trzech konkretnych sytuacjach:
| Typ aplikacji | Dlaczego luz ma znaczenie | Zalecane podejście |
|---|---|---|
| Napędy indeksujące lub pozycjonujące | Luz przekłada się bezpośrednio na błąd pozycji przy każdej zmianie kierunku | Określ klasę zmniejszonego luzu i sprawdź za pomocą czujnika zegarowego podczas końcowego montażu |
| Częste cofanie | Powtarzające się obciążenie udarowe przy zmianie kierunku przyspiesza zużycie zębów | Wybierz serię przystosowaną do pracy nawrotnej i nieznacznie obniż moment obrotowy |
| Zsynchronizowane linie wielosilnikowe | Nierówny luz pomiędzy jednostkami powoduje dryft pomiędzy zsynchronizowanymi osiami | Wszystkie motoreduktory na linii posiadają tę samą specyfikację klasy luzu |
Poza tymi przypadkami dążenie do zmniejszonej klasy luzu zwiększa koszty bez odpowiednich korzyści, ponieważ normalny ciągły obrót w jednym kierunku nigdy nie wpływa na luz w sposób wpływający na napędzany sprzęt.
Sprzęgło silnika ze skrzynią biegów i miejsca utraty wydajności
Nawet dobrze zaprojektowany stopień przekładni nie jest w stanie zrekompensować słabego połączenia silnika ze skrzynią biegów. Trzy czynniki określają, jaka część mocy znamionowej silnika faktycznie osiąga napędzane obciążenie:
- Wyrównanie wału pomiędzy wirnikiem silnika a zębnikiem wejściowym. Zintegrowane obudowy motoreduktorów eliminują tę zmienną niemal całkowicie, ponieważ silnik jest fabrycznie zamontowany w obudowie, w przeciwieństwie do oddzielnie sprzężonego silnika i reduktora, w przypadku którego tolerancje ustawienia pola powodują zmienną stratę.
- Wstępne obciążenie łożyska na wale wejściowym, który należy ustawić w granicach tolerancji producenta. Zbyt małe napięcie wstępne umożliwia ruch wału pod obciążeniem, a zbyt duże zwiększa straty tarcia i skraca żywotność łożyska.
- Stopień lepkości smaru w stosunku do temperatury roboczej otoczenia. Smar, który jest zbyt lepki dla warunków zimnego rozruchu, zwiększa straty ubijania podczas rozruchu, natomiast smar, który jest zbyt rzadki dla wysokich temperatur otoczenia, zwiększa z czasem zużycie boków zębów.
Przeglądanie danych technicznych konkretnego zespołu stożkowego pod kątem rzeczywistego zakresu temperatur otoczenia w miejscu montażu, zamiast zakładać, że jeden gatunek smaru pasuje do wszystkich klimatów, pozwala uniknąć dużej części przedwczesnych uszkodzeń łożysk zgłaszanych w danych serwisowych.
Lista kontrolna specyfikacji przed złożeniem zamówienia
Potwierdzenie poniższych punktów przed sfinalizowaniem zamówienia pozwala uniknąć najczęstszych przyczyn rozbieżności między oceną katalogową a wynikami w terenie.
- Potwierdzić wymagany wyjściowy moment obrotowy przy rzeczywistej prędkości roboczej, a nie tylko przy prędkości znamionowej silnika, ponieważ moment obrotowy i prędkość zmieniają się odwrotnie w stopniu redukcji.
- Sprawdź pozycję montażową i sprawdź, czy specyfikacja poziomu oleju odpowiada tej orientacji.
- Sprawdź zakres temperatur otoczenia, w tym ekspozycję w pomieszczeniach zamkniętych lub na zewnątrz, w porównaniu ze standardowymi parametrami smaru.
- Określ, czy cykl pracy obejmuje częste cofanie, czy pracę w trybie start-stop, co ma wpływ zarówno na klasę luzu, jak i na parametry termiczne.
- Potwierdź, że typ wyjściowy wału, czy to wał pełny, drążony, czy tarcza skurczowa, odpowiada osprzętowi łączącemu.
- Sprawdź współczynnik serwisowy w stosunku do rzeczywistego obciążenia szczytowego, w tym wszelkich obciążeń udarowych podczas uruchamiania.
Precyzja produkcji i jej długoterminowy wpływ na hałas i zużycie
Dwa motoreduktory o identycznych opublikowanych specyfikacjach mogą działać zauważalnie odmiennie w terenie, jeśli jeden z nich został wycięty i poddany obróbce cieplnej z mniejszą tolerancją niż drugi. Dokładność zębów przekładni jest zwykle oceniana na znormalizowanych skalach, które określają ilościowo błąd profilu, błąd podziałki i odchylenie kąta pochylenia linii śrubowej. Jednostki przycięte do drobniejszego gatunku pracują ciszej i generują mniej wibracji przy tym samym obciążeniu, ale co ważniejsze, utrzymują tę wydajność przez dłuższy okres międzyobsługowy, ponieważ początkowy wzór styku jest bliższy ideału, rozkładając zużycie bardziej równomiernie na powierzchni zęba od pierwszego dnia pracy, zamiast koncentrować je na kilku najwyższych punktach, które były nieco poza tolerancją.
Konsystencja obróbki cieplnej ma takie samo znaczenie jak początkowe cięcie. Głębokość utwardzania nawęglania, która zmienia się na półfabrykacie przekładni, powoduje powstawanie miękkich punktów, które zużywają się szybciej pod obciążeniem, ostatecznie zmieniając profil zęba na tyle, aby zwiększyć luz poza pierwotną specyfikację. Jest to jeden z powodów, dla których luz mierzony na miejscu w starzejącej się skrzyni biegów często przekracza wartość z tabliczki znamionowej, nawet jeśli jednostka nigdy nie była przeciążana.
Często zadawane pytania
P1: Jaka jest praktyczna różnica między motoreduktorem walcowym a standardowym motoreduktorem?
Termin motoreduktor obejmuje dowolną kombinację silnika i stopnia redukcyjnego, w tym konstrukcje ślimakowe, stożkowe, planetarne i śrubowe. Silnik z przekładnią walcową wykorzystuje w stopniu redukcji zęby ścięte pod kątem, co generalnie zapewnia wyższą wydajność i niższy poziom hałasu niż konstrukcja ślimakowa w porównywalnej cenie, chociaż produkcja wymaga bardziej precyzyjnych tolerancji obudowy.
P2: Czy jednostkę montowaną na łapach można zainstalować pionowo bez modyfikacji?
Zależy to od serii i konkretnego wykresu uzupełniania oleju dostarczonego przez producenta. W niektórych obudowach zastosowano wspólną konstrukcję wnęki wewnętrznej we wszystkich orientacjach i wymagany jest jedynie dostosowany poziom oleju, podczas gdy w innych zastosowano położenie odpowietrznika i korka spustowego dostosowane do orientacji, które należy zmienić, aby montaż pionowy działał prawidłowo.
P3: Jak bardzo współczynnik redukcji wpływa na ogólną wydajność?
Wyższe współczynniki zazwyczaj wymagają większej liczby etapów redukcji, a każdy dodatkowy stopień powoduje własne straty w oczkach. Jednostopniowa jednostka śrubowa zwykle osiąga wydajność procentową od połowy do wysokich dziewięćdziesiątych, podczas gdy jednostka trójstopniowa potrzebna do uzyskania bardzo wysokiego współczynnika może spaść do wysokich osiemdziesiątek po prostu dlatego, że występują trzy zestawy strat w oczkach.
P4: Czy wyższy współczynnik usług jest zawsze bezpieczniejszym wyborem?
Wyższy współczynnik serwisowy zapewnia większy margines odporności na obciążenia udarowe i gromadzenie się ciepła, ale przewymiarowanie motoreduktora znacznie przekraczające rzeczywiste obciążenie może zepchnąć silnik na mniej efektywną część krzywej roboczej i zwiększyć zarówno koszt zakupu, jak i wielkość powierzchni bez odpowiednich korzyści w przypadku stałego, dobrze scharakteryzowanego obciążenia.
P5: Jak często należy sprawdzać olej przekładniowy w uszczelnionym motoreduktorze walcowym?
Uszczelnione jednostki są zazwyczaj napełniane na cały okres eksploatacji lub na długi okres międzyobsługowy, ale ekstremalne temperatury otoczenia, wnikanie wody przez uszkodzoną uszczelkę lub wydłużona praca powyżej znamionowego cyklu pracy mogą spowodować degradację oleju szybciej, niż zakłada standardowy okres. Wizualna kontrola uszczelek i okresowa kontrola próbki oleju pozostają dobrą praktyką nawet w przypadku jednostek sprzedawanych jako bezobsługowe.
