Silniki do dużych obciążeń IEEE 841: cechy konstrukcyjne, które mają znaczenie
Standardowe silniki ogólnego przeznaczenia są projektowane z myślą o łagodnych warunkach wewnętrznych i przewidywalnych obciążeniach. Projekty do pracy w trudnych warunkach, zbudowane zgodnie z praktykami IEEE 841, uwzględniają tryby awarii najczęściej występujące w zakładach produkcyjnych i górniczych, w tym uszkodzenia prądu wałowego, degradację uszczelnień i uszkodzenia izolacji spowodowane cyklami termicznymi. Poniższe porównanie przedstawia praktyczne różnice, których planista sprzętu powinien szukać na tabliczce znamionowej lub w arkuszu danych.
| Element projektu | Silnik ogólnego przeznaczenia | Silnik o dużej wytrzymałości |
|---|---|---|
| Ochrona łożysk | Standardowa uszczelka smarowa | Uziemienie wału lub izolowane łożysko po stronie innej niż napędowa |
| System izolacji | Klasa B lub F, ograniczona bariera dla wilgoci | Klasa F z impregnacją próżniową, niehigroskopijny |
| Ocena obudowy | Otwarty, odporny na kapanie lub TEFC | TEFC z farbą odporną na korozję i uszczelką skrzynki kablowej |
| Sprzęt | Standardowe elementy złączne | Łączniki i korki spustowe ze stali nierdzewnej |
| Współczynnik usługi | 1,0 do 1,15 | 1,15 lub wyższy z marginesem obniżenia wartości znamionowych |
Ulepszenia te zwiększają koszty, ale w zakładzie, w którym nieplanowany przestój kruszarki lub stacji pomp może kosztować znacznie więcej na godzinę niż sam silnik, dodatkowa inwestycja zwykle zwraca się w ciągu jednego unikniętego przestoju.
Wydajność silnika o najwyższej wydajności i koszt cyklu życia
Klasa efektywności jest często traktowana jako pozycja dotycząca energii, ale w przypadku urządzeń procesowych pracujących w sposób ciągły staje się strukturalną częścią całkowitego kosztu posiadania. Silnik o najwyższej sprawności zazwyczaj zmniejsza straty w uzwojeniu i rdzeniu dzięki lepszej stali laminowanej, węższym szczelinom powietrznym i zoptymalizowanej konstrukcji uzwojenia, która obniża temperaturę roboczą jako dodatkową korzyść obok oszczędności energii.
85 do 95 procent
Typowy zakres wydajności przy obciążeniu dla projektów premium w porównaniu ze standardowymi projektami w tym samym rozmiarze ramy
Niższy
Wzrost temperatury uzwojenia roboczego, który wydłuża żywotność izolacji pomp i sprężarek pracujących w trybie ciągłym
Lata
Typowe okno zwrotu nakładów finansowych, gdy silniki klasy premium zastępują standardowe jednostki w sprzęcie o dużej liczbie godzin pracy
Niższy wzrost temperatury ma również znaczenie w zamkniętych pompowniach i zestawach skidowych, w których temperatura otoczenia jest już podwyższona przez rurociągi technologiczne, co zapewnia silnikom o najwyższej sprawności margines operacyjny, którego nie mają standardowe konstrukcje.
Wymagania dotyczące silników kruszarki i przekładni kruszarki skał
Kruszenie i przesiewanie generują powtarzające się obciążenia udarowe, a nie płynny, ciągły moment obrotowy. silniki do kruszarki są zbudowane ze wzmocnionymi przedłużeniami wałów, większymi marginesami momentu wyciągania i układami łożysk dostosowanymi do wstrząsów promieniowych, a nie do stałego obciążenia, ponieważ zacięcie może chwilowo kilkakrotnie zwiększyć moment obrotowy w stosunku do wartości roboczej.
Jeżeli silnik łączy się z przekładnią kruszarki do skał, układ napędowy należy oceniać jako jedną jednostkę. Kluczowe punkty wyboru obejmują:
- Nośność poprzeczna na wale wyjściowym dostosowana do obciążenia koła pasowego lub sprzęgła
- Sztywność skrętna skrzyni biegów ograniczająca luz podczas zakleszczenia i cofania
- Pojemność cieplna dla powtarzających się cykli zatrzymania i uruchomienia podczas przerw w zasilaniu
- Uszczelniony wał wejściowy, aby zapobiec przedostawaniu się kurzu do sprzęgła silnika
Niedopasowanie między bezwładnością silnika a momentem skrętnym skrzyni biegów jest jedną z częstszych przyczyn przedwczesnego zużycia zębów przekładni na liniach do przetwarzania kruszyw i minerałów, dlatego też wybór napędu zwykle odbywa się na podstawie obliczeń parami, a nie najpierw silnik, potem skrzynia biegów.

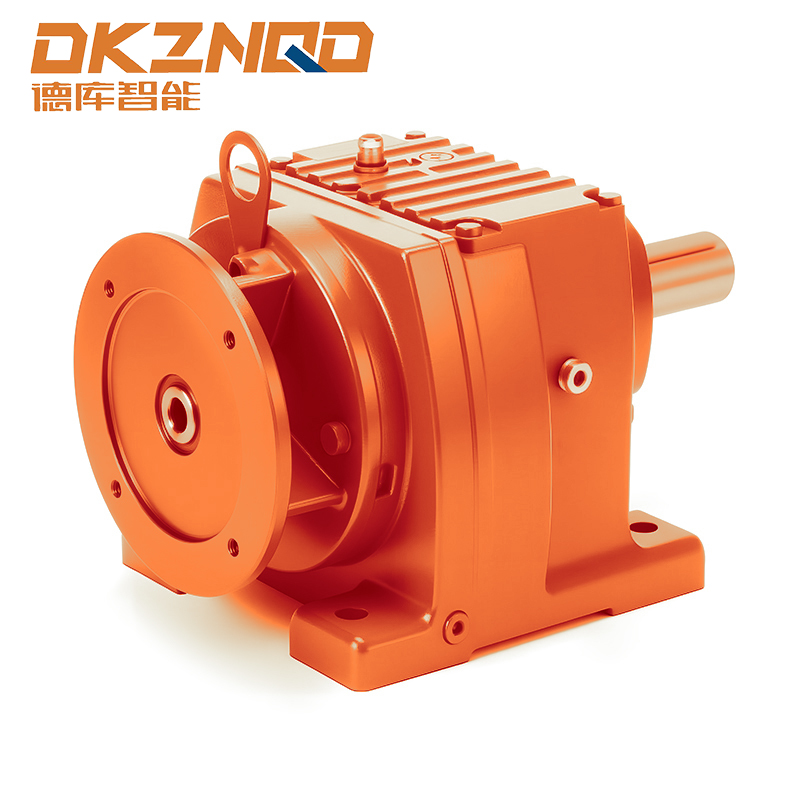

Motoreduktory o wysokim momencie obrotowym do systemów przenośnikowych
Napędy przenośników stanowią inne wyzwanie niż kruszarki: ładunek jest bardziej spójny, ale moment rozruchowy pod obciążonym pasem może być kilkakrotnie większy od momentu obrotowego, szczególnie na pochyłych odcinkach powszechnych w przenośnikach składujących i rozładowujących. A Motoreduktor walcowy serii R łączy w sobie stopień przekładni śrubowej z integralnym silnikiem, aby zapewnić kompaktowe, wysokowydajne przenoszenie momentu obrotowego przy jednoczesnym zachowaniu niskiego luzu, co pomaga utrzymać spójne prowadzenie paska na długich dystansach.
W przypadku wymiarowania przenośnika o wyborze motoreduktora decydują zazwyczaj trzy czynniki:
- Moment zrywający wymagany do uruchomienia w pełni obciążonego paska ze stanu zatrzymania, łącznie z oporem zimnego smaru
- Współczynnik obsługi odpowiedni do cyklu pracy, ponieważ przenośniki pracujące w trybie ciągłym na trzy zmiany wymagają większego marginesu niż przenośniki z przerywanym zasilaniem
- Dokładność prędkości wyjściowej, ponieważ a Motoreduktor o wysokim momencie obrotowym do systemów przenośników zasilanie wagi lub proces mieszania wymaga bardziej rygorystycznej regulacji prędkości niż prosty przenośnik transportowy
Softstartery do oleju i gazu oraz pompy: redukcja rozruchu i naprężeń mechanicznych
Rozruch bezpośredni powoduje jednocześnie wzrost prądu w uzwojeniach silnika i mechaniczny wzrost momentu obrotowego w podłączonym obciążeniu. W stacjach pomp ten skok momentu obrotowego powoduje naprężenie uszczelnień wału, sprzęgieł i zaworów zwrotnych przy każdym uruchomieniu silnika, podczas gdy udar elektryczny może powodować spadek napięcia w lokalnym systemie dystrybucji. Softstartery rozwiązują oba problemy, stopniowo zwiększając napięcie, zamiast podawać je w jednym kroku.
| Metoda uruchamiania | Względny prąd rozruchowy | Wstrząs mechaniczny | Typowe zastosowanie |
|---|---|---|---|
| Bezpośrednio na linii | Wysoka | Wysoka | Małe wentylatory, pompy do lekkich zastosowań |
| Gwiazda Delta | Umiarkowane | Umiarkowane, with transition bump | Sprężarki średniej wielkości |
| Miękki rozrusznik | Zredukowany i regulowany | Niski, podwyższony moment obrotowy | Pompy, sprężarki śrubowe, przenośniki |
| Napęd o zmiennej częstotliwości | Najniższy | Najniższy, fully controlled | Pompy procesowe wymagające kontroli prędkości |
Dla softstartery do pomp w szczególności kontrolowane zwalnianie jest często tak samo cenne jak kontrolowane przyspieszanie, ponieważ niekontrolowane zatrzymanie może wywołać uderzenie wodne w długich przewodach tłocznych. Prawidłowo dostrojony softstarter redukuje zarówno udar rozruchowy, jak i stan przejściowy zatrzymania, chroniąc rurociągi i zawory zwrotne, które w przeciwnym razie byłyby narażone na powtarzające się skoki ciśnienia.
Panele miękkiego rozruchu silnika o dużej wytrzymałości: integracja i ochrona
Softstarter jest tak niezawodny, jak panel, w którym jest zainstalowany. W zakładach działających w środowiskach zapylonych lub korozyjnych zazwyczaj wymagane są panele softstartera do silników o dużej wytrzymałości, posiadające następujące właściwości:
- Szczelna obudowa dostosowana do obszaru instalacji, z wentylacją nadciśnieniową w miejscach, w których występuje ryzyko wnikania pyłu
- Styczniki obejściowe przenoszące prąd roboczy po ukończeniu rampy, redukujące ciepło wytwarzane wewnątrz stosu tyrystorów
- Zintegrowane przekaźniki zabezpieczające silnik, chroniące przed przeciążeniem termicznym, utratą fazy i zablokowaniem wirnika
- Porty komunikacyjne umożliwiające integrację z systemem sterowania instalacją, umożliwiające koordynację sekwencji startów dla wielu obciążeń
- Wewnętrzne zarządzanie ciepłem dostosowane do temperatury otoczenia w miejscu instalacji, a nie tylko do standardowej temperatury odniesienia
Panele przeznaczone do zewnętrznych lub półzamkniętych instalacji górniczych również charakteryzują się odpornością na korozję okuć i uszczelnionymi drzwiami, ponieważ awarie paneli spowodowane wnikaniem wilgoci są częstą przyczyną nieplanowanych przestojów softstartera.
Agregacja napędów sprzętu górniczego: koordynacja wielu obciążeń silnika
W kruszarni i przesiewaczu wyposażonym w kilka dużych silników czynnikiem ograniczającym kolejność rozruchu rzadko jest pojedynczy silnik. Jest to całkowity prąd rozruchowy, jaki instalacja elektryczna w obiekcie może pochłonąć bez wyzwalania zabezpieczeń znajdujących się powyżej lub spadków napięcia w już pracującym sprzęcie.
Napędy urządzeń górniczych do agregacji, czyli skoordynowany zestaw silników kruszarki, przesiewacza, podajnika i przenośnika w zakładzie przetwórczym, są zwykle uruchamiane etapowo, a nie uruchamiane jednocześnie. Typowe podejście polegające na sekwencjonowaniu najpierw uruchamia przenośniki bez obciążenia, następnie przesiewacze, następnie podajniki, a na końcu kruszarkę, gdy potwierdzony zostanie czysty przepływ materiału w dół. Softstartery przypisane do każdego stopnia pozwalają na stopniowe rozłożenie poboru prądu rozruchowego, tak aby szczytowe zapotrzebowanie nigdy nie przekroczyło wydajności źródła zasilania lub rezerwowego agregatu prądotwórczego.
To etapowe podejście chroni również elementy mechaniczne. Uruchomienie obciążonej kruszarki przed uruchomieniem przenośnika wyładowczego może spowodować cofanie się materiału w komorze kruszarki, tworząc możliwy do uniknięcia stan przeciążenia już w pierwszym cyklu dnia.
Jak sekwencja narastania softstartera chroni silnik i napędzane obciążenie
Ta sekwencyjna sekwencja stanowi zasadę działania każdej aplikacji softstartera opisanej na tej stronie. W kontrolowanym segmencie rampy zmniejsza się naprężenie mechaniczne sprzęgieł, pasów i zaworów zwrotnych, natomiast stopień obejściowy chroni sam rozrusznik przed ciągłym narażeniem na ciepło, gdy silnik osiągnie prędkość obrotową.
Praktyki konserwacyjne wydłużające żywotność silnika i rozrusznika
- Trendowanie temperatur uzwojeń i łożysk w czasie, zamiast polegać na odczytach pojedynczych punktów, ponieważ tendencja rosnąca często poprzedza awarię o kilka tygodni
- Sprawdzaj radiatory i wentylatory chłodzące softstartera według ustalonego harmonogramu, ponieważ gromadzenie się kurzu jest główną przyczyną przegrzania tyrystora
- Co roku sprawdzaj pierścienie uziemiające wał i rezystancję izolacji łożysk w silnikach do dużych obciążeń, ponieważ uszkodzenie prądu na wale rozwija się stopniowo i nie jest oczywiste podczas kontroli wzrokowej
- Po każdej zmianie procesu należy potwierdzić ustawienia rampy softstartera i ograniczenia prądu, ponieważ ustawienie dostrojone do pierwotnego obciążenia może nie być już odpowiednie
- Po pierwszych tygodniach pracy sprawdzić moment dokręcenia fundamentów i sprzęgieł, ponieważ wibracje powodują szybsze poluzowanie elementów złącznych podczas pierwszego docierania
Lista kontrolna wyboru silnika i rozrusznika według zastosowania
| Zastosowanie | Klasa obciążenia silnika | Zalecana metoda uruchamiania | Kluczowa uwaga |
|---|---|---|---|
| Pompa odwiertowa | Ciężkie obowiązki, najwyższa wydajność | Softstarter z kontrolowanym zatrzymaniem | Ochrona przed uderzeniem wodnym przy wyłączeniu |
| Kruszarka skał | Praca kruszarki, wysoki współczynnik serwisowy | Softstarter z wysokim ograniczeniem momentu obrotowego | Margines obciążenia udarowego na skrzyni biegów |
| Przenośnik pochylony | Wysoka torque gearmotor | Softstarter lub przetwornica częstotliwości | Moment zrywający pod pełnym obciążeniem |
| Sprężarka śrubowa | Najwyższa wydajność, obudowa TEFC | Softstarter z ograniczeniem prądu | Skoordynowany start z zaworami umieszczonymi za zaworami |
| Zakład przesiewowy | Ciężkie obciążenia, odporność na wibracje | Panel sekwencyjnego softstartera | Skoordynowana kolejność uruchamiania w całym zakładzie |
Często zadawane pytania
P1: Co odróżnia silnik do dużych obciążeń od standardowego silnika TEFC?
Silniki do dużych obciążeń mają osprzęt odporny na korozję, ulepszone systemy izolacji, uziemienie wałów i wyższe współczynniki serwisowe, aby wytrzymać kurz, wilgoć i wibracje, których standardowy silnik nie jest w stanie tolerować w dłuższej perspektywie.
P2: Dlaczego warto używać softstartera zamiast uruchamiać silnik pompy bezpośrednio w sieci?
Softstarter stopniowo zwiększa napięcie i moment obrotowy, co zmniejsza udary elektryczne w zasilaniu i wstrząsy mechaniczne na złączach, uszczelkach i rurociągach, a także może zapewnić kontrolowane zatrzymanie, które pomaga zapobiegać uderzeniom wodnym w przewodach tłocznych.
P3: Czym silnik kruszarki różni się od ogólnego silnika przemysłowego?
Crusher duty motors are built with reinforced shafts, higher pullout torque margins and bearings rated for repeated shock loading, since crushing applications generate torque spikes far above steady running torque during jam events.
Q4: Can multiple motors on a mining plant share one soft starter panel?
Some panels are designed with multiple starter modules to sequence several motors, but each motor still needs its own protection relay and current path, and the starting sequence must be coordinated so peak demand does not exceed supply capacity.
Q5: Does premium efficiency matter on intermittently used equipment?
The energy savings are smaller on low run-hour equipment, but the reduced heat rise still benefits reliability, so premium efficiency is often justified even outside continuous duty applications where downtime cost is high.
