Dlaczego motoreduktory hipoidalne BKM przewyższają tradycyjne napędy ślimakowe: porównanie techniczne

1. Wprowadzenie: Cicha zmiana w przenoszeniu mocy pod kątem prostym

Przez dziesięciolecia reduktory ślimakowe były domyślnym wyborem do przenoszenia mocy pod kątem prostym ze względu na ich kompaktową powierzchnię i wysokie przełożenia. Jednakże wymagania przemysłowe dotyczące efektywności energetycznej, niezawodności i niższych całkowitych kosztów posiadania ujawniły podstawowe słabości technologii napędów ślimakowych. Wprowadź Reduktor hipoidalny BKM — nowa generacja motoreduktorów hipoidalnych, która łączy w sobie zalety przekładni śrubowej i hipoidalnej. Zaprojektowane z precyzją, seria BKM oferuje do 30% wyższą wydajność, znacznie niższe temperatury pracy i dłuższą żywotność w porównaniu do konwencjonalnych napędów ślimakowych. W tym artykule przedstawiono techniczne porównanie oparte na danych wyjaśniające dlaczego Silnik z przekładnią hipoidalną BKM rozwiązania szybko zastępują reduktory ślimakowe w przenośnikach, transporcie materiałów i automatyce przemysłowej.

2. Podstawowe różnice: przekładnia hipoidalna i przekładnia ślimakowa

Aby zrozumieć różnicę w wydajności, musimy zbadać geometrię i mechanikę kontaktu. Napęd ślimakowy składa się z gwintowanego ślimaka współpracującego z kołem z brązu, co powoduje tarcie ślizgowe na dużej powierzchni styku. Dla kontrastu, A przekładnia hipoidalna o wysokiej wydajności wykorzystuje przesunięte, spiralnie ukośne zęby z ruchem tocznym i ślizgowym zoptymalizowanym pod kątem wydajności. Poniższa tabela podsumowuje najważniejsze rozróżnienia.

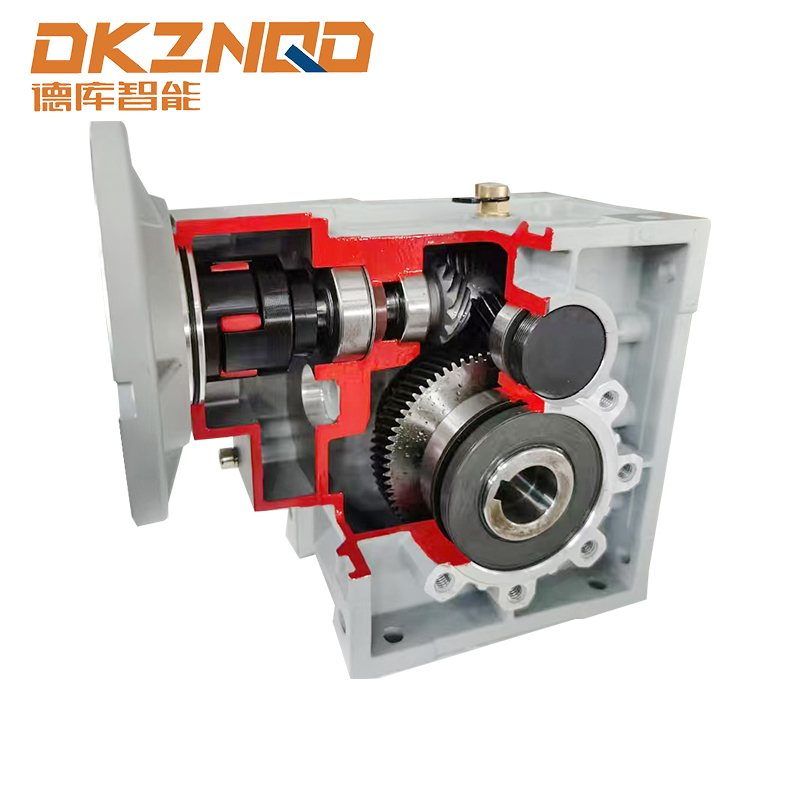

The Reduktor hipoidalny serii BKM wykorzystuje nawęglane, szlifowane przekładnie hipoidalne, które utrzymują optymalny kontakt zębów pod obciążeniem. Taka konstrukcja eliminuje duże tarcie ślizgowe, które jest problemem dla ślimaków, co bezpośrednio przekłada się na mniejsze straty energii i naprężenia termiczne.

3. Przewaga w zakresie wydajności: przełom w oszczędzaniu energii

Wydajność jest najbardziej przekonującym powodem przejścia. Dane terenowe z zastosowań w trybie pracy ciągłej (np. systemy przenośników działające 24 godziny na dobę, 7 dni w tygodniu) pokazują, że reduktory ślimakowe zwykle działają ze sprawnością 50–70% przy obciążeniu nominalnym, a w warunkach rozruchu i zatrzymania lub przy częściowym obciążeniu spadają jeszcze bardziej. Dla kontrastu, A Motoreduktor hipoidalny kątowy podobnie jak seria BKM osiąga sprawność 92–96% w szerokim zakresie momentu obrotowego. Poniższy SVG ilustruje porównawczą krzywą wydajności przy trzech stopniach redukcji (10:1, 20:1, 30:1).

Przykład z życia codziennego: centrum logistyczne obsługujące 15 jednostek napędowych przenośników (każdy o mocy 2,2 kW) 16 godzin dziennie, 5 dni w tygodniu. Wymiana napędów ślimakowych (średnia wydajność 68%) na Motoreduktory hipoidalne BKM (efektywność 93%) zmniejsza roczne zużycie energii z 96 500 kWh do 70 600 kWh, co pozwala zaoszczędzić ponad 25 900 kWh i 2800 USD rocznie na kosztach energii elektrycznej (przy 0,11 USD/kWh). Ten wzrost wydajności zmniejsza również ślad CO2 o około 11 ton rocznie.

4. Wydajność cieplna i niezawodność operacyjna

Ciepło jest wrogiem trwałości skrzyni biegów. Napędy ślimakowe przekształcają utraconą energię w ciepło, często osiągając temperaturę powierzchni 80–95°C przy pracy ciągłej. Przyspiesza to utlenianie oleju, niszczy uszczelki i skraca żywotność przekładni. Dla kontrastu, Reduktory hipoidalne BKM pracować w temperaturze niższej o 30–40°C dzięki wyższej wydajności i zoptymalizowanym kanałom smarowania. Niższe naprężenia termiczne prowadzą do trzech wymiernych korzyści:

• Wydłużone okresy między wymianami oleju: Napędy ślimakowe często wymagają wymiany oleju co 2500–4000 godzin; Jednostki hipoidalne BKM osiągają 8 000-10 000 godzin przy użyciu syntetycznych smarów.
• Integralność uszczelnienia: Przy temperaturze studzienki 60°C w porównaniu do 90°C starzenie się elastomeru uszczelki spowalnia 3-krotnie, eliminując ryzyko wycieku.
• Wyższa przerywana zdolność przeciążeniowa: Przekładnie hipoidalne mogą utrzymać 150% maksymalnego momentu obrotowego bez wyłączania termicznego, podczas gdy napędy ślimakowe są narażone na ryzyko zatarcia zębów.

W przypadku maszyny pakującej (cykl pracy: obciążenie 80%, temperatura otoczenia 35°C) przekładnie ślimakowe wywołały alarmy temperaturowe po 11 miesiącach; BKM Motoreduktor hipoidalny kątowy eksploatowany przez ponad 36 miesięcy bez żadnej konserwacji związanej z temperaturą.

5. Kompaktowa konstrukcja kątowa o większej elastyczności

Tradycyjne napędy ślimakowe wyróżniają się zwartością pod kątem prostym, ale śrubowo-hipoidalna architektura BKM dopasowuje lub nawet zmniejsza długość osiową, zapewniając jednocześnie możliwość montażu wału drążonego lub łapy. Przesunięcie hipoidalne pozwala na mniejszą odległość środkową przy tym samym stosunku, co ułatwia integrację z ciasnymi ramami maszyn. Kluczowe zalety projektu:

• Seria BKM oferuje średnice wejściowe od 56 do 112 mm, zakres momentu obrotowego do 1500 Nm i przełożenia od 5:1 do 200:1 (dwustopniowe śrubowo-hipoidalne).
• Uniwersalny montaż: na łapach, kołnierzu lub na wale bez obniżania parametrów znamionowych.
• Niższa emisja hałasu: Zazębienie hipoidalne jest z natury cichsze niż ślizg ślimaka – zazwyczaj 65 dBA w porównaniu z 78 dBA przy 1450 obr./min.

Połączenie Przekładnia walcowo-hipoidalna BKM geometria z precyzyjnie szlifowaną przekładnią zapewnia gęstość mocy przewyższającą reduktory ślimakowe o 35% — większy moment obrotowy w mniejszej kopercie.

6. Analiza kosztów cyklu życia (LCA): perspektywa pięcioletnia

Chociaż początkowa cena zakupu motoreduktora hipoidalnego może być o 15–20% wyższa niż równoważnego napędu ślimakowego, całkowity koszt posiadania (TCO) mówi co innego. Poniższa tabela porównuje typowe zastosowanie 2,2 kW, przełożenie 15:1 w ciągu pięciu lat (praca ciągła, 8760 godz./rok).

Ten o 38% niższy całkowity koszt posiadania uzasadnia modernizację, a zwrot z inwestycji osiągany jest zwykle w ciągu 18–24 miesięcy. W przypadku flot składających się z 20 jednostek roczne oszczędności przekraczają 10 000 USD.

7. Wydajność aplikacji w świecie rzeczywistym

Dwa udokumentowane przypadki branżowe (bez odniesień do marek) podkreślają tę zmianę:

Przypadek A – Przenośnik do montażu samochodowego

Oryginalne napędy ślimakowe (30 sztuk) często się zacinały z powodu rozszerzalności cieplnej i wymagały comiesięcznych uzupełnień oleju. Po modernizacji za pomocą motoreduktorów hipoidalnych BKM czas sprawności wzrósł o 11%, a zlecenia na prace konserwacyjne spadły o 78% w ciągu dwóch lat. Zakład zgłosił średnie oszczędności energii na poziomie 28%, mierzone na wejściu silnika.

Przypadek B – Linia do napełniania butelek z żywnością i napojami

Środowisko o dużej wilgotności spowodowało korozję napędu ślimakowego i emulgację smaru. Wersja BKM z kołnierzem wyjściowym ze stali nierdzewnej przekładnia hipoidalna o wysokiej wydajności zapewnił stopień ochrony IP65, skrócił czas przestojów związanych z czyszczeniem o 60% i wyeliminował nieplanowane wymiany przez trzy kolejne lata.

Te przykłady potwierdzają, że Reduktor hipoidalny serii BKM rozwiązuje rzeczywiste problemy operacyjne, wykraczając poza proste liczby dotyczące wydajności.

8. Specyfikacje techniczne i kryteria wyboru

Oceniając A Motoreduktor hipoidalny kątowy w przypadku aktualizacji należy wziąć pod uwagę następujące parametry zwykle dostępne w linii produktów BKM:

• Nominalny moment obrotowy: 50–1500 Nm (w zależności od rozmiaru ramy)
• Przełożenia redukcyjne (hipoidalne jednostopniowe): 5:1, 8:1, 10:1, 15:1, 20:1, 30:1, 40:1, 50:1
• Kombinacje dwustopniowe (hipoidalne helikalne): do 200:1
• Dopuszczalne obciążenie promieniowe na wale wyjściowym: do 8000 N
• Wydajność przy pełnym obciążeniu: 90–96% (nieznacznie spada przy wyższych przełożeniach)
• Zakres temperatury roboczej: -25°C do 50°C bez dodatkowego chłodzenia

Wybór prawidłowego rozmiaru obejmuje dopasowanie współczynnika serwisowego (zwykle 1,2–1,5 dla obciążenia przenośnika) i sprawdzenie wartości znamionowej termicznej. Ponieważ jednostki hipoidalne BKM wytwarzają mniej ciepła, często pozwalają na mniejszy rozmiar ramy w porównaniu z napędami ślimakowymi do tego samego zastosowania, zmniejszając bezwładność i koszty.

9. Często zadawane pytania

P1: Czy motoreduktor hipoidalny BKM może bezpośrednio zastąpić istniejący napęd ślimakowy bez modyfikacji mechanicznych?

W większości przypadków tak. Jednostki BKM są zaprojektowane ze standardowymi wejściami kołnierzowymi IEC i wymiennymi wymiarami wału wyjściowego (pełny lub pusty). Należy jednak sprawdzić układ otworów montażowych i wysokość wału; W przypadku niektórych starszych ram mogą być potrzebne płyty adaptera. Całkowita długość jest często podobna lub krótsza.

Pytanie 2: Czy przewaga wydajności utrzymuje się przy niskich prędkościach lub przy częściowych obciążeniach?

Tak. W napędach ślimakowych wydajność spada gwałtownie przy niskich prędkościach (poniżej 300 obr/min) z powodu warunków smarowania granicznego. Przekładnie hipoidalne BKM utrzymują wydajność na poziomie ponad 85% nawet przy prędkości wyjściowej 50 obr./min, co czyni je doskonałymi w zastosowaniach z napędami o zmiennej częstotliwości (VFD).

P3: Czy reduktory hipoidalne BKM są samoblokujące jak napędy ślimakowe?

Nie, przekładnie hipoidalne nie są z natury samoblokujące. W przypadku zastosowań wymagających funkcjonalności sprzęgła jednokierunkowego należy dodać zewnętrzny hamulec lub urządzenie jednokierunkowe. Jednakże niskie tarcie umożliwia jazdę wstecz, co jest korzystne w przypadku ręcznej regulacji lub bezpiecznego odłączania.

P4: Jaki smar jest zalecany do przekładni hipoidalnych BKM?

Standardem są syntetyczne oleje ISO VG 150–220 na bazie PAO lub poliglikolu, zapewniające wydłużone okresy między wymianami i stabilną lepkość w temperaturze. W przeciwieństwie do napędów ślimakowych, dodatki molibdenu nie są wymagane, co zmniejsza długoterminową degradację chemiczną.

P5: Jakiego typowego okresu zwrotu można się spodziewać po przejściu z wersji ślimakowej na hipoidalną?

Na podstawie samych oszczędności energii (zakładając 3000 godzin pracy rocznie, 0,12 USD/kWh), zwrot z inwestycji waha się od 12 do 30 miesięcy. Uwzględniając zmniejszoną konserwację, zwrot kosztów często spada poniżej 18 miesięcy. Wielu użytkowników przemysłowych osiąga pełny zwrot z inwestycji w ciągu pierwszych dwóch lat.

10. Wniosek: werdykt w sprawie Hypoid vs. Robak

Zalety inżynieryjne Reduktor hipoidalny BKM nie są już niszowe — zmieniają specyfikacje napędów kątowych w różnych branżach. Dzięki doskonałej wydajności (92–96% w porównaniu z 55–75%), znacznie niższym temperaturom pracy, dłuższej żywotności i całkowitemu kosztowi posiadania o 30–40% niższemu w ciągu pięciu lat, decyzja jest jasna. Chociaż napędy ślimakowe zachowują znaczenie w przypadku utrzymywania obciążenia statycznego lub zastosowań przy bardzo niskich prędkościach (poniżej 10 obr./min), każdy system dynamiczny, pracujący w sposób ciągły lub wrażliwy na energię odniesie korzyści z przekładni hipoidalnej BKM. W miarę jak kierownicy zakładów starają się osiągnąć cele w zakresie redukcji emisji dwutlenku węgla i obciąć koszty operacyjne, przejście od robaka do przekładnia hipoidalna o wysokiej wydajności technologia to nie tylko ulepszenie – to strategiczny imperatyw.

Aby uzyskać szczegółowe informacje dotyczące wymiarów i wsparcia w zakresie zastosowań, zapoznaj się z dokumentacją techniczną produktu Reduktor hipoidalny serii BKM lub skontaktuj się ze specjalistą ds. kontroli ruchu. Przyszłość kątowego przenoszenia mocy jest hipoidalna, a rodzina BKM jest liderem.
