Jakie pozycje pracy (M1-M6) są dostępne dla przekładni serii S?

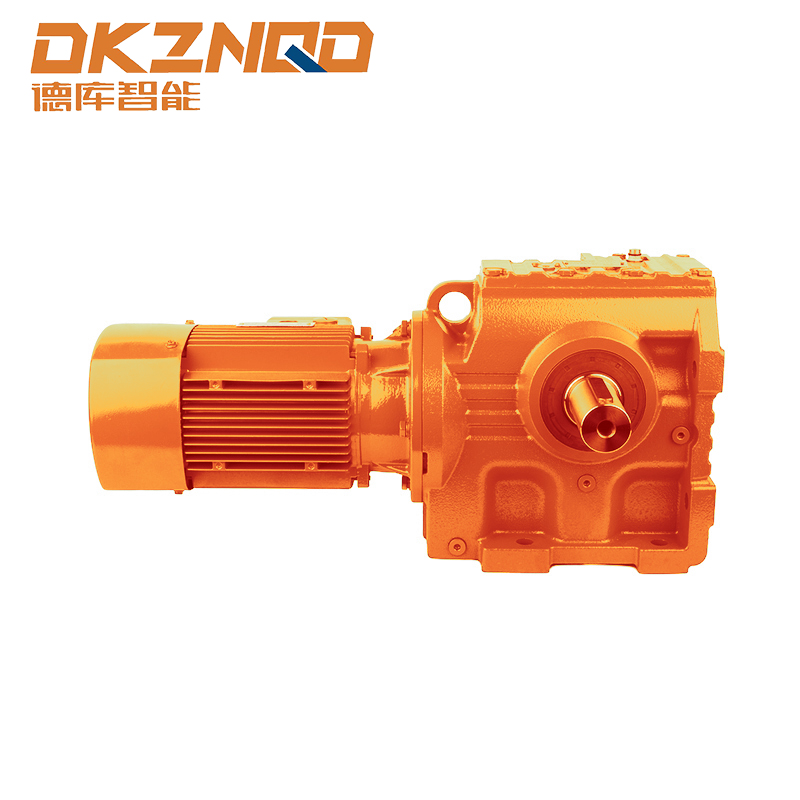

Wprowadzenie do motoreduktorów ślimakowych serii S

The Motoreduktor ślimakowy serii S jest szeroko stosowany w maszynach przemysłowych ze względu na zwartą konstrukcję, przenoszenie wysokiego momentu obrotowego i niezawodność w różnorodnych warunkach pracy. Zrozumienie pozycje montażowe (M1-M6) tych przekładni jest niezbędna dla inżynierów i projektantów systemów, których celem jest osiągnięcie optymalnej wydajności i zapewnienie kompatybilności mechanicznej.

W tym artykule omówiono konkretne pozycje pracy dostępne dla przekładni serii S, badając ich konfiguracje, zalety i praktyczne zastosowania w różnych gałęziach przemysłu.

Przegląd pozycji montażowych (M1-M6)

Przekładnie serii S zaprojektowano tak, aby obsługiwały wiele orientacji montażu, sklasyfikowanych jako M1 do M6. Każde położenie montażowe odpowiada unikalnemu ułożeniu wałów wejściowego i wyjściowego względem obudowy silnika. Wybór właściwej pozycji montażowej ma wpływ na:

• Wydajność operacyjna i dostarczanie momentu obrotowego
• Łatwość instalacji w ograniczonych przestrzeniach
• Dostępność konserwacji i zgodność z wymogami bezpieczeństwa

Poniżej znajduje się szczegółowe wyjaśnienie każdej pozycji montażowej i jej zastosowań:

Pozycja M1: Poziomy montaż na łapach

Pozycja montażowa M1 odnosi się do montażu poziomego z przekładnią zamontowaną na podstawie lub platformie. Wał wyjściowy jest równoległy do podstawy, dzięki czemu idealnie nadaje się do:

• Przenośniki i systemy transportu materiałów
• Maszyny pakujące, w których preferowany jest montaż na poziomie podłogi
• Zastosowania wymagające stabilnego ustawienia przy obciążeniach o wysokim momencie obrotowym

Zalety montażu M1 obejmują łatwy dostęp w celu smarowania i kontroli oraz kompatybilność ze znormalizowanymi wymiarami podstawy powszechnie stosowanymi w konfiguracjach przekładni przemysłowych.

Pozycja M2: Poziomy montaż kołnierzowy

Konfiguracja M2 obejmuje montaż poziomy z kołnierzem na końcu wału wyjściowego do bezpośredniego sprzęgania. Ta orientacja jest odpowiednia dla:

• Bezpośrednia integracja z maszyną wirującą bez dodatkowych wsporników
• Pompy, sprężarki i napędy wentylatorów, w których współosiowość wałów ma kluczowe znaczenie
• Zastosowania wymagające kompaktowej instalacji w ograniczonej przestrzeni poziomej

Mocowanie kołnierzowe M2 zmniejsza przenoszenie drgań i upraszcza instalację w porównaniu z alternatywami montowanymi na łapach.

Pozycja M3: Wał pionowy w dół

W konfiguracji M3 wał wyjściowy jest skierowany w dół. Jest to szczególnie przydatne w przypadku podłączania do maszyn ustawionych pionowo, takich jak:

• Mieszalniki i mieszadła w zakładach przemysłu chemicznego lub spożywczego
• Przenośniki pionowe i windy
• Zastosowania wymagające bezpośredniego napędu w dół przy minimalnym wydłużeniu wału

Taka orientacja montażu wymaga dokładnego rozważenia smarowania i uszczelnienia ze względu na grawitacyjna dystrybucja oleju wzdłuż przekładni.

Pozycja M4: Wał pionowy w górę

M4 jest odwrotnością M3, gdzie wał wyjściowy jest skierowany do góry. Jest powszechnie stosowany w:

• Podnośniki kubełkowe i przenośniki pionowe z ruchem do góry
• Mieszalniki przemysłowe, w których przenoszenie momentu obrotowego wymaga przemieszczania materiału w górę
• Sytuacje, w których przekładnia jest montowana pod podłączonym mechanizmem w celu uzyskania kompaktowego ustawienia w pionie

Pozycja M4 wymaga zoptymalizowane prowadzenie smarowania aby zapewnić równomierną dystrybucję oleju w przekładniach ślimakowych i śrubowych.

Pozycja M5: Wał poziomy, montowany z boku

M5 oznacza orientację poziomą, gdy przekładnia jest zamontowana na boku. Na to stanowisko wybrano:

• Maszyny o ograniczonej przestrzeni wymagające montażu przekładni bocznej
• Integracja z systemami przenośników z przesuniętymi punktami napędowymi
• Zastosowania wymagające lepszego wyrównania silnika i wału napędzanego przy minimalnej powierzchni

Puszka do montażu bocznego zwiększyć stabilność mechaniczną w systemach kompaktowych, ale mogą wymagać niestandardowych wsporników lub wsporników.

Pozycja M6: Kołnierz pionowy

Konfiguracja M6 łączy pionową orientację wału z montażem kołnierzowym. Kluczowe korzyści obejmują:

• Umożliwia bezpośrednie podłączenie do pionowych silników lub pomp
• Idealny do instalacji z ograniczeniami wysokości lub tam, gdzie powierzchnia podłogi jest ograniczona
• Lepszy rozkład momentu obrotowego w zastosowaniach pionowych o dużym obciążeniu

Pozycjonowanie M6 często wymaga precyzyjnego ustawienia i może na tym zyskać mocowania tłumiące wibracje aby zapewnić długoterminową stabilność operacyjną.

Praktyczne uwagi dotyczące wyboru montażu

Wybór właściwej pozycji montażowej to coś więcej niż decyzja mechaniczna — wymaga rozważenia środowiska operacyjnego, dostępności i wymagań konserwacyjnych. Inżynierowie powinni rozważyć:

• Wymagania dotyczące kierunku obciążenia i momentu obrotowego
• Dystrybucja smaru i retencja oleju przekładniowego
• Ograniczenia przestrzenne i integracja z istniejącymi maszynami
• Łatwość kontroli, łatwość serwisowania i zgodność z wymogami bezpieczeństwa

Przestrzeganie tych rozważań gwarantuje optymalną wydajność i dłuższą żywotność przekładni.

Tabela porównawcza pozycji montażowych serii S

Wniosek

Zrozumienie pozycji montażowych M1-M6 dla Motoreduktor ślimakowy serii S umożliwia inżynierom podejmowanie świadomych decyzji dotyczących instalacji, przenoszenia momentu obrotowego i trwałości systemu. Każda pozycja oferuje unikalne zalety dostosowane do konkretnych potrzeb operacyjnych, zapewniając niezawodną pracę przekładni w różnorodnych scenariuszach przemysłowych.

Właściwy dobór w połączeniu z uwzględnieniem smarowania, osiowania i dostępności może znacznie poprawić wydajność i efektywność konserwacji przemysłowych układów przekładniowych.

Często zadawane pytania

P1: Jaka jest różnica pomiędzy pozycjami montażowymi M1 i M2?

M1 jest montowany poziomo na łapach, podczas gdy M2 wykorzystuje kołnierz do montażu poziomego, odpowiedni do bezpośredniego łączenia z maszyną i lepszą kontrolą wibracji.

P2: Czy przekładnia serii S może pracować w pozycji pionowej?

Tak, M3, M4 i M6 umożliwiają montaż pionowy, ze szczególnym uwzględnieniem smarowania i osiowania, aby zapewnić niezawodne działanie.

P3: Która pozycja montażowa jest najlepsza w przypadku konfiguracji o ograniczonej przestrzeni?

M5 (montaż poziomy z boku) i M6 (kołnierz pionowy) idealnie nadają się do kompaktowych instalacji, w których przestrzeń na podłodze jest ograniczona.

P4: Czy pozycje montażowe wpływają na wymagania konserwacyjne?

Tak, pozycje takie jak M3 i M4 wymagają starannego poprowadzenia smaru, podczas gdy M1 i M2 umożliwiają łatwiejszy dostęp w celu kontroli i serwisowania.
