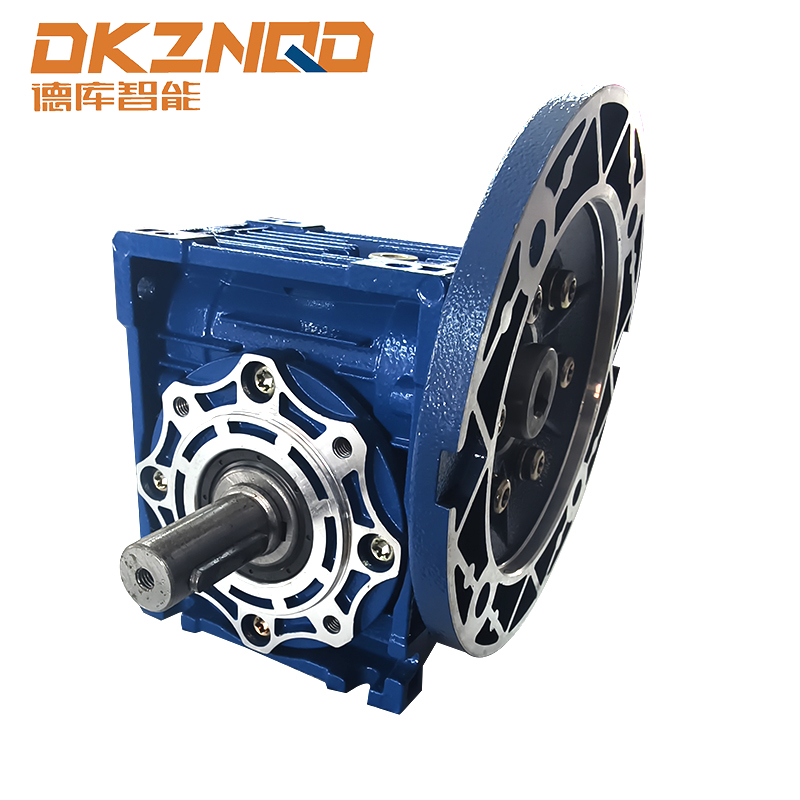

W dziedzinie maszyn przemysłowych i automatyki najważniejsze jest wydajne przenoszenie mocy i ruchu. Wśród różnych komponentów zaprojektowanych do tego celu, reduktory prędkości odgrywają kluczową rolę w dostosowywaniu prędkości wyjściowej i momentu obrotowego silnika do poziomów wymaganych dla danego zastosowania. Jednym ze szczególnie godnych uwagi typów w tej kategorii jest reduktor ślimakowy RV. Urządzenie to słynie z unikalnego połączenia napędu cykloidalnego i napędu z przekładnią ślimakową, w wyniku czego powstał mechanizm zapewniający wysoki moment obrotowy, wyjątkową odporność na udary i kompaktowe wymiary. Zrozumienie zasad projektowania, mechaniki operacyjnej i odpowiednich zastosowań oprogramowania reduktor przekładni ślimakowej rv jest niezbędny dla inżynierów i projektantów poszukujących optymalnej wydajności i niezawodności w wymagających środowiskach.
Termin „RV” jest często skrótem od „wektora obrotu”, który wskazuje na zdolność reduktora do skutecznego zarządzania siłami obrotowymi. Konstrukcja genialnie integruje dwa różne etapy redukcji prędkości. Stopień pierwotny zazwyczaj obejmuje przekładnię ślimakową, natomiast stopień wtórny wykorzystuje cykloidalny mechanizm wiatrakowy. To hybrydowe podejście pozwala reduktorowi ślimakowemu RV przezwyciężyć niektóre ograniczenia właściwe standardowym przekładniom ślimakowym, takie jak niższa wydajność i ograniczona odporność na wstrząsy, zachowując jednocześnie ich zalety, takie jak wysokie przełożenia redukcji i zwartość. Rezultatem jest solidny i wysoce wydajny komponent, który służy jako kamień węgielny w wielu precyzyjnych systemach sterowania ruchem.
Podstawowy projekt i komponenty
Architektura reduktora przekładni ślimakowej RV jest złożona, ale elegancka i zaprojektowana pod kątem trwałości i wydajności. Jego konstrukcję można podzielić na kilka kluczowych elementów, które współdziałają, aby osiągnąć swoją funkcję. Pierwszym ważnym elementem jest stopień wejściowy przekładni ślimakowej. Składa się ze śruby ślimakowej, która jest elementem napędowym połączonym z wałem wejściowym i silnikiem, oraz koła ślimakowego. Gdy śruba ślimakowa się obraca, jej gwinty stykają się z zębami ślimacznicy, powodując obrót koła. Na tym etapie następuje początkowa, znaczna redukcja prędkości obrotowej i wzrost momentu obrotowego.
Drugim i decydującym etapem jest cykloidalny mechanizm redukcji. Ta część składa się z zestawu elementów, w tym krzywki mimośrodowej, tarcz cykloidalnych, sworzni pierścieniowych i mechanizmu wyjściowego. Ruch z koła ślimakowego przenoszony jest na mimośrodową krzywkę. Krzywka ta napędza następnie dwa dyski cykloidalne, które mają klapowany kształt przypominający fasolę nerkową z otworami na obwodzie. Tarcze te zazębiają się z pierścieniem nieruchomych kołków umieszczonych w obudowie reduktora. Ruch krzywki mimośrodowej powoduje, że tarcze cykloidalne podlegają złożonemu obrotowi oscylacyjnemu. Ponieważ jednak tarcze są unieruchomione przez nieruchome sworznie, ich ruch przekłada się na powolny, kontrolowany obrót wału wyjściowego. Ten dwuetapowy proces nadaje reduktorowi przekładni ślimakowej RV jego niezwykłe właściwości.
Krytyczną cechą projektu jest integracja wstępnie obciążonego łożyska stożkowego układ. Ten układ łożysk odpowiada za wytrzymywanie dużych obciążeń i momentów, jakim poddawany jest reduktor podczas pracy. Zapewnia sztywność konstrukcji, minimalizuje ugięcie pod obciążeniem i przyczynia się do wyjątkowej dokładności pozycjonowania i trwałości urządzenia. Co więcej, cały zespół jest umieszczony w sztywnej obudowie o dużej wytrzymałości, często odlewanej z żelaza lub aluminium, która zapewnia ochronę przed zanieczyszczeniami i utrzymuje precyzyjne ustawienie wszystkich elementów wewnętrznych. Solidna konstrukcja jest głównym powodem jego szerokiego zastosowania w ciężkich zastosowaniach.
Zasady działania i kluczowe cechy
Działanie reduktora ślimakowego RV to symfonia mechanicznej precyzji. Moc jest doprowadzana do wału wejściowego, obracając śrubę ślimakową. Sprzęgnięcie ślimaka z kołem ślimakowym osiąga pierwszą redukcję. Teraz wolniej obracające się koło ślimakowe napędza mimośrodową krzywkę stopnia cykloidalnego. Obrót tej krzywki powoduje ruch mimośrodowy dyskom cykloidalnym. Gdy dyski się poruszają, ich występy toczą się wokół wnętrza nieruchomych kołków pierścieniowych. Przy każdym pełnym obrocie krzywki mimośrodowej dyski cykloidalne przesuwają się o liczbę występów równą różnicy między liczbą występów na dysku a liczbą nieruchomych kołków. Efektem tego działania jest bardzo wysoki stopień redukcji w drugim etapie.
Połączenie tych dwóch stopni pozwala reduktorowi ślimakowemu RV osiągnąć bardzo wysokie jednostopniowe przełożenia redukcji, często w zakresie od 30:1 do ponad 100:1. Końcowym efektem jest płynny, ciągły obrót wału wyjściowego przy znacznie zmniejszonej prędkości i znacznie zwiększonym momencie obrotowym. Jedną z najważniejszych zalet tego projektu jest jego wyjątkowa odporność na obciążenia udarowe . Duża powierzchnia styku pomiędzy występami tarczy cykloidalnej a sworzniami pierścieniowymi, wraz z wytrzymałością elementów, pozwala reduktorowi absorbować i wytrzymywać nagłe, intensywne obciążenia udarowe, które mogłyby uszkodzić lub zniszczyć inne typy skrzyń biegów.
Kolejną charakterystyczną cechą jest jego wysoka sztywność skrętna i minimalny luz . Sztywność skrętna odnosi się do odporności reduktora na skręcanie pod obciążeniem, co ma kluczowe znaczenie dla zachowania dokładności w układach pozycjonowania. Nieodłączna konstrukcja mechanizmu cykloidalnego z wieloma punktami styku zapewnia bardzo niewielki swobodny ruch lub „luz” pomiędzy wałem wejściowym i wyjściowym. Ten niski luz jest niezbędny w zastosowaniach wymagających powtarzalnego i precyzyjnego ruchu, np. w ramionach robotycznych lub maszynach CNC. Dodatkowo, chociaż standardowy reduktor ślimakowy jest znany ze swojej niższej wydajności, włączenie działania tocznego w stopniu cykloidalnym poprawia ogólną wydajność reduktora ślimakowego RV, czyniąc go bardziej energooszczędnym wyborem do pracy ciągłej.
Zalety i ograniczenia stosowania
Unikalna konstrukcja reduktora przekładni ślimakowej rv zapewnia wyraźny zestaw zalet, które sprawiają, że nadaje się on do szerokiego zakresu wymagających zadań przemysłowych. Najbardziej znaną zaletą jest niezrównana zdolność wytrzymywania dużych obciążeń udarowych. Dzięki temu jest to idealny wybór do zastosowań takich jak sprzęt do transportu materiałów, kruszarki lub maszyny budowlane, gdzie częste są nagłe i poważne zmiany obciążenia. Wytrzymałość wewnętrznych komponentów zapewnia niezawodną pracę i długą żywotność nawet w tych trudnych warunkach.
Co więcej, jego kompaktowa i oszczędzająca miejsce konstrukcja jest główną zaletą. Pomimo dużej gęstości mocy i wyjściowego momentu obrotowego, reduktor ślimakowy RV często zajmuje mniejszą powierzchnię w porównaniu do innych typów reduktorów oferujących podobną wydajność. Ta zwartość jest nieoceniona w projektowaniu nowoczesnych maszyn, gdzie przestrzeń jest często na wagę złota. Jak wspomniano wcześniej, jego wysoka sztywność skrętna i niski luz sprawiają, że jest to doskonały wybór do zastosowań precyzyjnych. Obejmuje to jego szerokie zastosowanie w robotach przemysłowych, gdzie powszechnie występuje w stawach podstawy, ramion i barków, zapewniając siłę do przenoszenia ciężkich ładunków i dokładność ich prawidłowego ustawienia.
Jednakże, jak każdy element konstrukcyjny, nie jest on pozbawiony ograniczeń. Podstawowym kryterium jest koszt. Proces produkcji reduktora przekładni ślimakowej RV jest złożony i wymaga precyzyjnej obróbki i montażu. W związku z tym jednostki te są na ogół droższe niż standardowe przekładnie ślimakowe lub reduktory walcowe. Ta wyższa inwestycja początkowa musi być uzasadniona wymaganiami aplikacji dotyczącymi wydajności, trwałości i precyzji. Inną kwestią jest to, że pomimo zwiększonej wydajności w porównaniu z czystymi napędami ślimakowymi, ich sprawność może w niektórych zakresach roboczych być nadal niższa niż w przypadku przekładni planetarnej. Dlatego w przypadku zastosowań działających w sposób ciągły, w których głównym problemem jest zużycie energii, czynnik ten należy porównać z innymi korzyściami.
Poniższa tabela podsumowuje najważniejsze zalety i uwagi:
| Zaleta | Opis |
|---|---|
| Wysoka obciążalność udarowa | Doskonała zdolność do pochłaniania i wytrzymywania nagłych, uderzeniowych sił bez awarii. |
| Wysoka gęstość momentu obrotowego | Zapewnia wysoki poziom momentu obrotowego w stosunku do jego fizycznych rozmiarów i masy. |
| Niski luz | Zapewnia wysoką dokładność pozycjonowania i powtarzalność, niezbędną w precyzyjnej automatyzacji. |
| Wysoka sztywność | Utrzymuje wyrównanie i minimalizuje ugięcie pod dużym obciążeniem, zapewniając stałą wydajność. |
| Rozpatrzenie | Opis |
| Wyższy koszt | Złożona produkcja prowadzi do wyższej inwestycji początkowej w porównaniu z prostszymi typami reduktorów. |
| Wydajność | Chociaż jest lepsza w porównaniu z napędami ślimakowymi, wydajność może nie odpowiadać wydajności niektórych innych typów przekładni we wszystkich scenariuszach. |
Typowe zastosowania i zastosowania przemysłowe
Solidny i precyzyjny charakter reduktora przekładni ślimakowej rv zapewnia jego obecność w różnorodnych gałęziach przemysłu. Jego zastosowanie jest podyktowane koniecznością niezawodnego przenoszenia mocy w trudnych warunkach. W dziedzinie robotyki jest praktycznie niezastąpiony. Przegubowe przeguby robota w dużym stopniu polegają na tych reduktorach, aby zapewnić niezbędny moment obrotowy do ruchu, zapewniając jednocześnie dokładność i sztywność wymaganą do precyzyjnego pozycjonowania narzędzi i przedmiotów obrabianych. Od linii montażowych samochodów po rozmieszczenie podzespołów elektronicznych, reduktor przekładni ślimakowej RV umożliwia płynny i mocny ruch, który definiuje nowoczesną automatyzację.
Innym znaczącym obszarem zastosowania są urządzenia do transportu materiałów. Systemy przenośników, czy to w obsłudze bagażu na lotniskach, w centrach dystrybucji magazynów, czy w kopalniach, często wykorzystują te reduktory do napędzania rolek lub pasów. Ich odporność na udary ma kluczowe znaczenie w przypadku nagłych uruchomień, zatrzymań i uderzeń ciężkich towarów. Podobnie występują w maszyny dźwigowe i podnoszące takich jak dźwigi i wciągarki, których wysoki moment obrotowy i nieodłączne bezpieczeństwo – napęd ślimakowy jest zwykle samoblokujący i zapobiega cofaniu się – zapewniają zarówno moc, jak i bezpieczeństwo podczas obsługi podwieszonych ładunków.
Przemysł spożywczy i napojów, farmaceutyczny i opakowaniowy również wykorzystują te reduktory w maszynach, takich jak maszyny napełniające, paletyzatory i systemy etykietowania. W tych ustawieniach oprócz wydajności najważniejsze są niezawodność i higiena. Wiele reduktorów ślimakowych RV jest dostępnych z uszczelnionymi obudowami i powłokami odpornymi na korozję i wytrzymującymi procedury zmywania, dzięki czemu nadają się do stosowania w czystych i sterylnych środowiskach. Inne typowe zastosowania obejmują sprzęt budowlany (np. betoniarki, wieńce obrotowe koparek), obrabiarki do stołów podziałowych oraz wszelkie sytuacje, w których wymagany jest wysoki moment obrotowy i niska prędkość wyjściowa z kompaktowego i solidnego źródła.
Kryteria wyboru i wytyczne dotyczące konserwacji
Wybór odpowiedniego reduktora ślimakowego RV do konkretnego zastosowania wymaga dokładnej analizy kilku parametrów eksploatacyjnych. Podstawowym czynnikiem jest to, co jest wymagane wyjściowy moment obrotowy i prędkość robocza . Reduktor musi być dobrany tak, aby wytrzymać maksymalny moment obrotowy aplikacji, w tym wszelkie spodziewane obciążenia udarowe, bez przekraczania jego wydajności znamionowej. Ponadto należy wybrać przełożenie redukcji, aby osiągnąć żądaną prędkość wyjściową na podstawie dostępnej wejściowej prędkości silnika. Inne krytyczne czynniki obejmują rodzaj i wielkość obciążeń zewnętrznych, takich jak obciążenie promieniowe, obciążenie osiowe i obciążenie momentem, które działają na wał wyjściowy. Siły te są przenoszone przez łożyska wyjściowe, a przekroczenie ich wartości znamionowych może prowadzić do przedwczesnej awarii.
Środowisko operacyjne jest kolejnym istotnym kryterium wyboru. Czynniki takie jak temperatura otoczenia, obecność kurzu, wilgoci lub żrących chemikaliów będą determinować potrzebę stosowania określonych uszczelek, obróbki powierzchni lub specjalnych smarów. Na przykład zastosowania w ekstremalnych temperaturach wymagają smarów o odpowiedniej lepkości i stabilności termicznej. Pożądana żywotność i cykl pracy (praca ciągła lub przerywana) również będą miały wpływ na proces selekcji, zapewniając, że reduktor spełnia oczekiwania w zakresie niezawodności.
Po zainstalowaniu właściwa konserwacja jest kluczem do maksymalizacji żywotności i wydajności reduktora przekładni ślimakowej RV. Najważniejszym zadaniem konserwacyjnym jest regularne zarządzanie smarowaniem . Należy stosować właściwy rodzaj i ilość smaru oraz wymieniać go w odstępach czasu zalecanych przez producenta, w zależności od warunków pracy. Niezbędne są także okresowe kontrole pod kątem wycieków i zanieczyszczeń oleju. Ponadto ważne jest rutynowe sprawdzanie, czy nie występują nietypowe dźwięki lub wibracje, które mogą być wczesnymi wskaźnikami niewspółosiowości, zużycia łożysk lub innych problemów wewnętrznych. Zapewnienie prawidłowego dokręcenia wszystkich śrub montażowych i niepoddawanie urządzenia obciążeniom wykraczającym poza jego specyfikację przyczyni się do długotrwałej, bezawaryjnej pracy. Chociaż reduktory te zaprojektowano z myślą o trwałości, zaniedbanie podstawowej konserwacji może prowadzić do przestojów, których można uniknąć, i kosztownych napraw.
Podsumowując, reduktor ślimakowy RV stanowi szczyt konstrukcji przeniesienia mocy, po mistrzowsku łącząc zalety przekładni ślimakowej i cykloidalnej. Jego wyjątkowe cechy — wysoki moment obrotowy, wyjątkowa odporność na obciążenia udarowe, kompaktowy rozmiar i minimalny luz — sprawiają, że jest to rozwiązanie inżynieryjne do najbardziej wymagających zastosowań przemysłowych. Od precyzyjnych połączeń robota spawalniczego po mocny napęd przenośnika taśmowego przenoszącego tony materiału – jego rola jest kluczowa. Chociaż jego koszt początkowy i specyficzne cechy wydajności mogą nie sprawić, że będzie to uniwersalny wybór w każdym scenariuszu, jego korzyści w zakresie wydajności w odpowiednim zastosowaniu są niezaprzeczalne. Zrozumienie jego zasad i właściwe zastosowanie ma fundamentalne znaczenie dla inżynierów, którzy chcą budować maszyny, które będą nie tylko mocne i wydajne, ale także solidne i niezawodne.
05 czerwca 2025 r
