Dlaczego motoreduktory walcowe są preferowanym wyborem
Oferta motoreduktorów walcowych doskonała wydajność, cichsza praca i większa nośność w porównaniu z alternatywnymi przekładniami czołowymi lub ślimakowymi. Ich kątowa konstrukcja zębów umożliwia stopniowe zazębianie, co zapewnia bardziej równomierne rozłożenie siły i zmniejszenie naprężeń mechanicznych. W branżach wymagających niezawodnego, ciągłego przenoszenia mocy – od systemów przenośników po urządzenia mieszające – motoreduktory walcowe niezmiennie osiągają lepsze wyniki zarówno pod względem trwałości, jak i efektywności energetycznej.
W praktyce można osiągnąć motoreduktor walcowy sprawność przekładni do 98% na stopień przekładni , co czyni go jedną z najbardziej energooszczędnych opcji dostępnych w technologii napędów przemysłowych.
Kluczowe zalety motoreduktorów walcowych
1. Wysoka wydajność transmisji
Spiralna geometria zębów umożliwia jednoczesne zazębienie wielu zębów, rozkładając obciążenie na większą powierzchnię styku. Powoduje to wskaźniki wydajności zazwyczaj od 95% do 98% na etap, redukując straty energii i obniżając koszty operacyjne w dłuższej perspektywie. W przypadku obiektów, w których motoreduktory pracują 24 godziny na dobę, 7 dni w tygodniu, ten wzrost wydajności przekłada się bezpośrednio na wymierne oszczędności na rachunkach za energię elektryczną.
2. Płynna i cicha praca
W przeciwieństwie do kół zębatych czołowych, które gwałtownie zazębiają się z zębami, koła zębate śrubowe zazębiają się stopniowo wzdłuż powierzchni zęba. To stopniowe włączanie eliminuje obciążenie udarowe i znacznie zmniejsza wibracje i hałas. Poziomy hałasu są zazwyczaj o 10–15 dB niższe niż porównywalne układy przekładni czołowej, co ma kluczowe znaczenie w przetwórstwie żywności, produkcji farmaceutycznej i innych środowiskach wrażliwych na hałas i wibracje.
3. Wysoka nośność
Nakładający się kontakt zębów, charakterystyczny dla przekładni śrubowych, oznacza, że obciążenie jest przez cały czas rozkładane na wiele zębów. Umożliwia to obsługę motoreduktorów walcowych wyjściowy moment obrotowy w zakresie od kilku Nm do dziesiątek tysięcy Nm , dzięki czemu nadają się do zastosowań wymagających dużych obciążeń, takich jak przenoszenie materiałów, wytłaczarki i mieszalniki przemysłowe.
4. Kompaktowa i modułowa konstrukcja
Nowoczesne motoreduktory walcowe zostały zaprojektowane z myślą o niewielkich rozmiarach. Ich modułowa konstrukcja umożliwia inżynierom łączenie różnych mocy silników i przełożeń w celu spełnienia określonych wymagań aplikacji bez konieczności projektowania niestandardowego układu napędowego. Ta wszechstronność skraca czas instalacji i upraszcza planowanie konserwacji .
5. Długa żywotność i niskie koszty utrzymania
Zmniejszone obciążenie udarowe i równomierny rozkład sił w przekładniach śrubowych powodują mniejsze zużycie zębów i łożysk przekładni. Przy właściwym smarowaniu motoreduktory walcowe zwykle osiągają takie wyniki żywotność przekraczająca 20 000 godzin pracy w warunkach znamionowych, minimalizując nieplanowane przestoje i koszty konserwacji.
Spiralne a inne typy motoreduktorów: bezpośrednie porównanie
Zrozumienie porównania motoreduktorów walcowych z innymi popularnymi typami pomaga wyjaśnić, dlaczego są one tak szeroko stosowane w zastosowaniach przemysłowych.
| Funkcja | Motoreduktor śrubowy | Motoreduktor ostrogowy | Motoreduktor ślimakowy |
|---|---|---|---|
| Wydajność na etap | 95–98% | 92–96% | 50–90% |
| Poziom hałasu | Niski | Średnio-wysoki | Niski–Medium |
| Ładowność | Wysoka | Średni | Średni |
| Zakres momentu obrotowego | Szeroki | Umiarkowane | Umiarkowane |
| Typowe zastosowania | Przenośniki, mieszalniki, kompresory | Maszyny lekkie, drukarki | Windy, bramy, przenośniki wolnobieżne |
| Częstotliwość konserwacji | Długie | Średni | Krótszy (ciepło/zużycie) |
Dane wyraźnie pokazują, że motoreduktory walcowe zapewniają najlepszą równowagę pomiędzy wydajnością, kontrolą hałasu i obciążalnością w większości zastosowań przemysłowych.

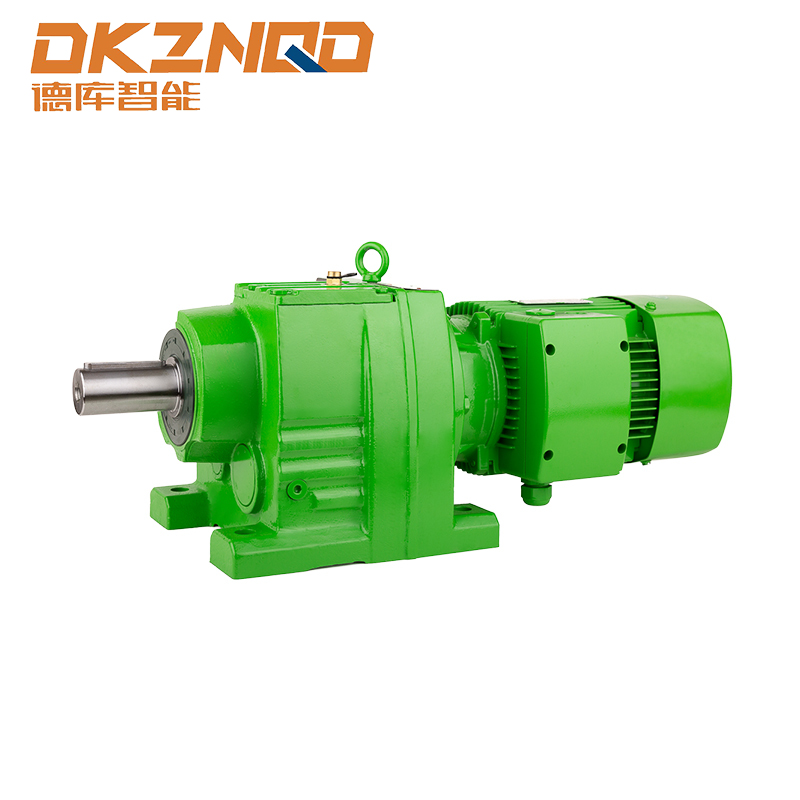

Motoreduktor walcowy serii R: reprezentatywny przykład
The Motoreduktor walcowy serii R jest szeroko przyjętą konfiguracją motoreduktora śrubowego inline, która jest przykładem zalet opisanych powyżej. Współosiowy układ wałów ułatwia integrację z istniejącymi układami maszyn bez konieczności stosowania skomplikowanych adapterów sprzęgających.
Kluczowe cechy konstrukcji serii R obejmują:
- Przełożenia zwykle od 1,3: 1 do ponad 289: 1 , oferując szeroką elastyczność redukcji prędkości
- Precyzyjne szlifowanie przekładni w celu zmniejszenia hałasu i wydłużenia żywotności przekładni
- Modułowe opcje montażu, w tym opcje montażu na łapach, montażu kołnierzowego i montażu na wale
- Kompatybilny ze standardowymi ramami silników IEC i NEMA, co ułatwia parowanie lub wymianę silników
- Uszczelniona obudowa odpowiednia do środowisk zapylonych lub wilgotnych
To połączenie elastyczności i solidnej wydajności sprawia, że seria R jest rozwiązaniem chętnie stosowanym w branżach takich jak logistyka, żywność i napoje, pakowanie i transport materiałów.
Typowe scenariusze zastosowań
Motoreduktory walcowe znajdują zastosowanie w szerokim spektrum zastosowań przemysłowych ze względu na ich możliwości adaptacji i stałą wydajność:
- Przenośniki taśmowe i łańcuchowe — płynne przekazywanie momentu obrotowego zapobiega poślizgowi taśmy i zmniejsza zużycie elementów przenośnika
- Mieszadła i mieszalniki — wysoki moment obrotowy przy niskiej prędkości radzi sobie z lepkimi materiałami bez przegrzania
- Sprężarki i wentylatory — wysoka sprawność zmniejsza zużycie energii w cyklach pracy ciągłej
- Maszyny pakujące — cicha praca i precyzyjna kontrola prędkości spełniają wymogi higieny i dokładności
- Napędy pomp — niezawodne wyjście na wale, dostosowane do zmiennych wymagań przepływu
- Systemy dźwigów i podnośników — duża nośność przy płynnym przyspieszaniu i zwalnianiu
Czynniki, które należy wziąć pod uwagę przy wyborze motoreduktora walcowego
Wybór odpowiedniego motoreduktora walcowego wymaga oceny kilku kluczowych parametrów, aby zapewnić niezawodne i długotrwałe działanie:
- Wymagany wyjściowy moment obrotowy i prędkość — określić przełożenie przekładni i potrzebną moc silnika
- Cykl pracy — praca ciągła wymaga innych parametrów cieplnych niż praca przerywana
- Współczynnik usług — zastosowania z obciążeniami udarowymi lub częstymi rozruchami wymagają wyższego współczynnika serwisowego
- Konfiguracja montażu — orientacja wału, montaż na łapach lub kołnierzu i dostępna przestrzeń montażowa
- Warunki środowiskowe — Stopień ochrony IP w zakresie ochrony przed kurzem i wilgocią, zakresu temperatur i narażenia chemicznego
- Rodzaj smarowania — smary syntetyczne wydłużają okresy między wymianami i obsługują szersze zakresy temperatur
Uzyskanie tych parametrów już na etapie specyfikacji zapobiega przedwczesnym awariom i pozwala uniknąć kosztownych późniejszych modernizacji.
Często zadawane pytania
P1: Jaka jest główna zaleta przekładni śrubowych w porównaniu z przekładniami czołowymi?
Przekładnie śrubowe zazębiają się stopniowo, a nie wszystkie na raz, co zmniejsza hałas, wibracje i obciążenia udarowe. Skutkuje to płynniejszą pracą i większą nośnością przy tej samej wielkości skrzyni biegów.
P2: Jak wydajny jest motoreduktor walcowy?
Zwykle osiąga to jednostopniowy motoreduktor walcowy Sprawność transmisji 95–98%. . Jednostki wielostopniowe są nieco niższe, ale nadal znacznie bardziej wydajne niż alternatywne przekładnie ślimakowe.
P3: Co oznacza oznaczenie „Seria R”?
Seria R odnosi się do konfiguracji motoreduktora walcowego rzędowego (współosiowego), w którym wały wejściowy i wyjściowy znajdują się na tej samej osi. Jest to szeroko znormalizowana konstrukcja odpowiednia do szerokiego zakresu zastosowań przemysłowych.
P4: Czy motoreduktory walcowe można stosować w środowiskach przetwarzania żywności?
Tak. Modele o odpowiednich stopniach ochrony IP i smarach dopuszczonych do kontaktu z żywnością są specjalnie zaprojektowane do zastosowań w przetwórstwie żywności, napojach i w środowiskach farmaceutycznych, gdzie istotna jest higiena i odporność na zmywanie.
P5: Jak często motoreduktor walcowy wymaga konserwacji?
W normalnych warunkach głównym zadaniem konserwacji jest kontrola i wymiana środka smarnego – zazwyczaj co roku 10 000–20 000 godzin pracy w zależności od rodzaju smaru i temperatury roboczej. Smary syntetyczne umożliwiają dłuższe interwały.
P6: Jakie przełożenia są dostępne dla motoreduktorów walcowych serii R?
Jednostki serii R zwykle oferują przełożenia od około 1,3:1 do 289:1 lub więcej , w zależności od liczby stopni przekładni i wybranego modelu.
P7: Czy motoreduktory walcowe nadają się do zastosowań z napędami o zmiennej prędkości (VFD)?
Tak. Motoreduktory walcowe są w pełni kompatybilne z napędami o zmiennej częstotliwości. Zastosowanie falownika VFD w połączeniu z motoreduktorem walcowym zapewnia precyzyjną kontrolę prędkości i może jeszcze bardziej poprawić efektywność energetyczną w różnych warunkach obciążenia.
05 czerwca 2025 r
